Что такое ригель железобетонный (бетонный, жб, жби): размеры, технические характеристики, назначение

Маркировка. Читайте условные обозначения правильно

Строительный материал имеет маркировку, указывающую на его технические характеристики и сферу применения. В случае с ригелем применяются буквенные и числовые обозначения. В маркировке изделий вначале идут буквы, которые обозначают назначение продукции.

Числовые обозначения указывают на технические характеристики изделия. Вот как это выглядит на конкретном примере.

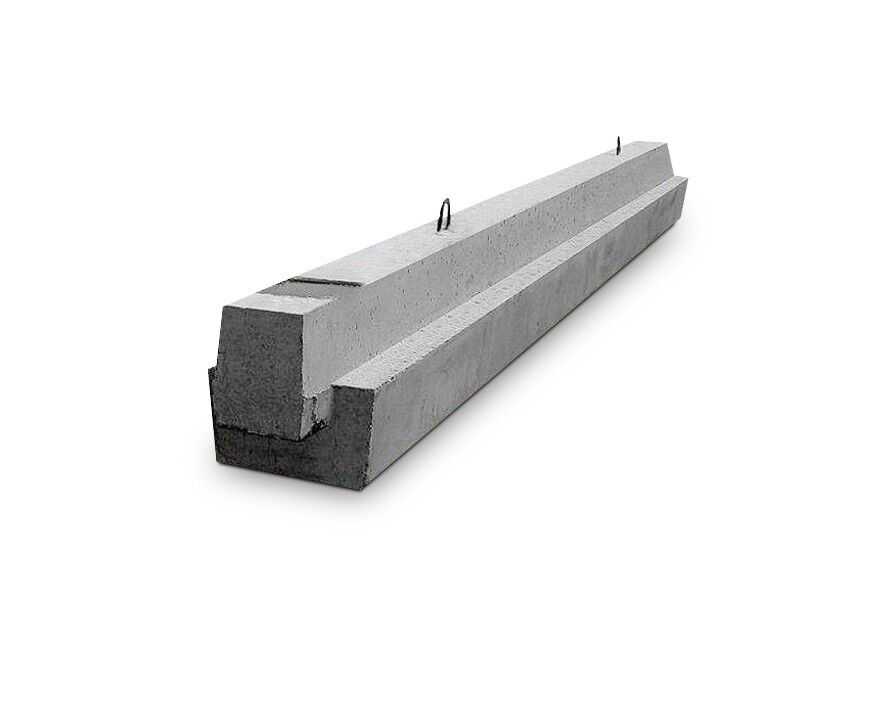

Возьмём ригель с маркировкой РЛП 4.26-60. Если судить по аббревиатуре, мы имеем дело с однополочной балкой, предназначенной для лестничных пролётов. Цифры дают покупателю следующую информацию:

• 4 – высота стороны балки (45 см);
• 26 – окружность ригеля в дециметрах;
• 60 – несущая способность, выражаемая в кгс /1 м2 площади.

Для балок используется другая маркировка, которая классифицирует изделия по размеру, конструктивным особенностям и целевому предназначению.

Каким может быть бетонный ригель

Так как ригели используются для соединений стоек каркаса, бетон для их изготовления должен быть тяжелым, марок от В22 до В60, в зависимости от этажности здания и требуемой прочности. Также устанавливают несколько поясов армирования для повышения прочности и устойчивости здания.

Изготавливать горизонтальные опорные элементы нужно со строповочными отверстиями или монтажными петлями. Исполнять формовку в соответствии с рабочими чертежами на ригели.

Отправлять заказчику изделия можно с отпускной прочностью не менее 70 % в теплое время года и 85 % − в холодное. Для междуэтажных перекрытий прочность должна равняться 90 % и выше. Транспортировать и хранить следует в горизонтальном положении. Подкладки в нижнем ряду устанавливать под монтажные петли или отверстия для стропов.

Первоначально проводят лабораторные исследования инертных материалов. Если требования по их качеству выполнены, приступают к забивке изделия.

Испытания ригелей проводят по ГОСТ 8829 и рабочим чертежам. Прочность бетона определяется на партии образцов, хранившихся при температуре 18-22 °C и отобранных перед формованием. Применяется также неразрушающий метод контроля прочности, предусмотрен стандартами. Контролируются также размеры и процент их отклонения, морозостойкость, водонепроницаемость, сила натяжения арматуры (для предварительно-напряженного изделия).

Отличие ригеля от балки

Многие строители, даже самые профессиональные зачастую путают ригель с балками. Но различия между ними имеются, и сейчас мы их рассмотрим.

1. Ригель – это горизонтальная опора, а балка выступает, как строительное перекрытие, которое может устанавливаться не только по горизонту, но и под углом.
2. Ригель крепят так, чтобы не изгибалась, была жестко установленная, а балка является изгибаемой частью конструкции.
3. Ригеля бывают деревянные, железные или железобетонные, а балка бывает деревянной и металлической.
4. Ригель в отличие от балки является несущей конструкцией.
5. Ригеля используют только в горизонтальном положении, как балка может использоваться и под углом и горизонтально.
6. Балка отличается от ригеля формой, балка в сечении имеет квадрат или прямоугольник, как ригель бывает то квадратным и прямоугольным, но чаще несет сложную форму.
7. На ригель не ложиться нагрузка сооружений, как на балку. Балка, например на крыше, несет нагрузку, которая создает кровля.
8. Балка создает основу для каркаса.

В данный момент на рынке строительных материалов очень большой выбор, разные листы, разное железо, бетон. Есть огромный выбор дерева – это доски, брус, разных размеров и длины. Для разной конструкции понадобятся свои характеристики, но если строить здания, большие дома, или частный дом, мосты, то нужны самые крепкие и стойкие материалы.

И поэтому опоры таких сооружений скрепляются ригелями, они бывают тоже с разными свойствами, и для каждой постройки выбирают подходящий ригель. Достаточно часто ригель путают с балкой, но по сути это разные вещи и заменять ригеля балками ни в коем случае нельзя.

Дорсум — 14°33

Спина Козерога, захребетник. Человек всегда будет нести непосильную ношу, как вьючное животное. Звезда дает страдания, лишения, перебор испытаний в жизни. В соединении с Луной или Марсом, или на границе VIII дома — укус ядовитых животных, опасность от ядов (А.Зайцев). Природа Сатурна и Юпитера. Успех в общественных делах. Замаскированное заболевание, укус ядовитых животных, опасность от ядов.Соединение:С Солнцем: Продвижение в общественных делах любого рода. Возможно замаскированное заболевание, опасность от укуса ядовитых тварей.С Луной: Аналогично соединению с Солнцем

Кроме того, субъект может преуспеть в литературной деятельности.С Меркурием: Субъект может привлечь к себе внимание общественности — с благой или недоброй целью.С Марсом: опасность от укуса ядовитых тварей (А.Айч)

Маркировка ригелей

Все изделия маркируются специальным кодом, состоящим из букв и цифр. Буквенные аббревиатуры имеют следующее значение:

Если серия указывается такими буквенными кодами, то это говорит о том, что изделия изготавливались по ГОСТ. Они более надежны. Если на ригеле указана серия из других буквенных сочетаний, то речь идет о ТУ.

Помимо букв на маркировке присутствуют также и цифры, которые обозначают размеры изделий. Например, возьмем «балку» с кодом РЛП 4.26-60. Мы уже знаем, что первые три буквы обозначают однополочный лестничный ригель. Теперь рассмотрим размеры. Первая цифра означает, что высота сторон изделия составляет 45 см. В свою очередь, 26 – это длина окружности «балки», которая составляет 26 дециметров. Последняя цифра говорит о том, что изделие обладает несущей конструкционной особенностью, которая измеряется в кгс/1 м.п.

Исходя из размеров изделий, будет складываться и цена строительного ригеля.

Альфарг — 27°03

Древние называли её Сциллой. С ней был ещё связан и Тифон (поганый змей) — продолжение Тартара. Её слуги — Марс, Нептун, Плутон и Сатурн. С этой звездой связано много страшных преступлений. Под ней рождаются насильники и убийцы. Даёт влечение к преступлениям на сексуальной почве. Разврат, моральная деградация и много других гадостей связано с этой звездой. Но каждая звезда как матрёшка — в ней запрятано много смыслов. Поэтому на бытовом уровне звезда может быть очень плохой, но на высоком — очень хорошей. И нужно только перевести сознание человека с бытового уровня на другой, чтобы эта звезда влияла по-иному. Бывает и наоборот: на бытовом уровне хорошая звезда, а на другом — очень плохая. Звезда Альфарг на другом уровне связана с тантрой и магией, с овладение огромными энергиями (А.Зайцев). Природа Сатурна и Юпитера. Бдительность, постоянство, пунктуальность, способствующие успеху. Указывает на решительность и твердость, способность добиться успеха. Почести и продвижение по службе. Постоянная борьба, упорство, религиозность.В соединении с Солнцем указывает на то, что Вы можете столкнуться со многими трудностями, не все из которых Вы сможете преодолеть. Вероятность семейных проблем. Возможны почести и продвижение по службе, связанной с правительством.В соединении с Луной — благодаря решимости и напористости Вы способны добиться успеха. Вам свойственны упорство и качества руководителя.В соединении с Меркурием — Вас ждет продвижение, высокое положение и успех в религиозной сфере, спорте или любом другом роде деятельности, связанной с общественными делами. Благодаря решительности Вы всегда добьетесь успеха в карьере, но она может стать причиной семейных или любовных осложнений.В соединении с Венерой — Вы производите впечатление спокойного, благочестивого и невозмутимого человека (А.Айч).

Определение

В покрытиях и перекрытиях зданий и сооружений для плит или прогонов опорой и вертикальным соединительным элементом служат наклонно или вертикально расположенные линейные несущие строительные узлы — ригеля. Их соединяют шарнирно или неподвижно с другими вертикальными частями — колоннами и стойками.

Уложенные плиты перекрытия передают основную нагрузку на стены и фундамент здания через эти горизонтальные соединители.

Наплывы, сколы, повреждения бетона и арматуры в зоне анкеровки, трещины и другие дефекты недопустимы. СНиП требует от руководителей строительства объекта предварительного визуального обследования узлов и проверки не менее 3 шт. изделий (более 10%) на соответствие стандартам качества поверхности и геометрических параметров.

Шедар — 8°01

Связана с Солнцем, Марсом, Меркурием. Артистизм, рисовка, респектабельность, авантюризм, умение всего добиваться с наскока, с налёта. С Венерой, Юпитером — это парвеню, выскочка. С Солнцем и Меркурием — дутый авторитет, с Луной — счастливый брак. Имеет качества Сатурна, ослабленные Венерой. Эта звезда сочетает серьезность с беззаботностью. Если приятный образ жизни переходит разумные пределы, результат может быть неблагоприятным (А.Зайцев). Сочетание серьезности с беззаботностью. Если приятный образ жизни переходит разумные пределы, то последствия могут быть неблагоприятными. Соединение с Солнцем предвещает высокое положение в спортивной, литературной, финансовой сферах, успехи в занятиях астрологией

Все огорчения В Вашей жизни обусловлены Вами, Вашими поступками и невниманием к другим людям.Соединение с Луной предвещает высокое положение в спортивной, литературной, финансовой сферах, успехи в занятиях астрологией. Но успех к Вам придет лишь в результате кропотливого, упорного и долгого труда

Все огорчения В Вашей жизни обусловлены Вами, Вашими поступками и невниманием к другим людям.Соединение с Меркурием говорит о Вашей решительности, требовательности и назойливости, хотя Вы можете быть достаточно тактичным, если это отвечает Вашим намерениям.Соединение с Венерой может говорить об оппортунистических тенденциях, Вы склонны завидовать чужим успехам. Есть вероятность семейных или каких-то других осложнений, которые серьезно повлияют на Вашу жизнь.Соединение с Марсом говорит о врожденной способности достичь больших высот благодаря упорству и решительности. Но на заднем плане всегда присутствует нечто (или некто), способное «выбить Вас с занимаемых позиций» или захватить врасплох. Возможна тяга к противоправным действиям и тенденция к саморазрушению.Соединение с Юпитером предвещает высокое положение в религиозной, правительственной сферах и общественных делах, большой авторитет в вопросах, касающихся астрологии. Вы способны начав с малого, добиться славы и авторитета (А.Айч).

Манубриум — 15°13

Это одна из звезд извращенцев, гомосексуалистов, развратников, соблазнителей, ловеласов, насильников. На границе XII дома, а также в соединении с Венерой — жертва изнасилования, глумления сексуального маньяка. В соединении с Меркурием, Луной — жертва врачей: неправильные диагнозы, губительные методы лечения, всевозможные врачебные ошибки и упущения. На МС — храбрость и героизм, человек всего добивается собственными силами. На границе VIII дома — случайная смерть, глупая смерть (к примеру, утопление в канализации) (А.Зайцев). Природа Солнца и Марса. Слепота, взрывы, пожары, пламенный героизм, храбрость, упрямство. Звезда обуславливает расстройства зрения, дает человеку смелость, является причиной вызывающего поведения, вспышек эмоций. Это одна из звезд извращенцев, гомосексуалистов, развратников, соблазнителей, ловеласов, насильников.Соединение:С Солнцем: Продвижение в спорте, политике. Опасность проблем со зрением.С Луной: Возможны домашние неурядицы. Субъект слишком самонадеян. Общественные дела могут принести ему пользу. Осложнения с законом. Жертва врачей: неправильные диагнозы, губительные методы лечения, всевозможные врачебные ошибки и упущения.С Венерой — жертва изнасилования, глумления сексуального маньяка (А.Айч).

Маркировка

ГОСТ 23009 содержит требования для обозначения ригелей. Маркировка состоит из разделенных дефисами групп, содержащих цифры и буквы:

1. В 1 группе в дециметрах округленно указывают длину и высоту поперечного сечения изделия, его тип. В некоторых случаях допускается помещать в группу 1 номер типоразмера по порядку и условное название детали (Р).
2. В группе № 2 для предварительно напряженных конструкций ставят класс стали арматуры. Также здесь есть обозначения несущей способности детали по порядковому номеру и значение этого параметра, выраженное в кН/м.
3. К 3 группе относятся характеристики, которые указывают на условия применения ЖБИ, наличие в конструкции закладных элементов, стойкость к воздействию газообразных агрессивных сред, сейсмических процессов.

Например, изделие с арматурой класса А-IV (напрягаемой), несущей способностью 110 кН/м, длиной 5560 мм, высотой 600 мм, типа РДП будет иметь маркировку.

Если добавить 3 группу, например, РДП6.56-110АIV-На, она укажет, что дополнительные закладные детали («а»), установлены внутри корпуса, который выполнен из бетонной смеси нормальной проницаемости («Н»).

Разные типы ЖБИ могут быть обозначены:

• двухполочный — РД;
• ребристые плиты — РОР;
• балконный — РКП;
• однополочный — РО;
• прямоугольный — Р.

МЕТОДЫ КОНТРОЛЯ

3.1. Испытания ригелей нагружением для контроля их прочности, жесткости и трещиностойкости следует проводить в соответствии с требованиями ГОСТ 8829* и рабочих чертежей на эти ригели. ________________ * На территории Российской Федерации документ не действует. Действует ГОСТ 8829-94. — Примечание изготовителя базы данных.

3.2. Прочность бетона ригелей следует определять по ГОСТ 10180 на серии образцов, изготовленных из бетонной смеси рабочего состава и хранившихся в условиях, установленных ГОСТ 18105*. ________________ * На территории Российской Федерации документ не действует. Действует ГОСТ 18105-2010. — Примечание изготовителя базы данных. При проверке прочности бетона методами неразрушающего контроля фактическую передаточную и отпускную прочность бетона на сжатие определяют ультразвуковым методом по ГОСТ 17624* или приборами механического действия по ГОСТ 22690. ________________ * На территории Российской Федерации документ не действует. Действует ГОСТ 17624-2012. — Примечание изготовителя базы данных. Допускается применение других методов неразрушающего контроля, предусмотренных стандартами на методы контроля бетона.

3.3. Морозостойкость бетона следует определять по ГОСТ 10060* или ультразвуковым методом по ГОСТ 26134 на серии образцов, изготовленных из бетонной смеси рабочего состава. ________________ * На территории Российской Федерации документ не действует. Действует ГОСТ 10060-2012. — Примечание изготовителя базы данных.

3.4. Водонепроницаемость бетона ригелей следует определять по ГОСТ 12730.0 и ГОСТ 12730.5.

3.5. Контроль сварных арматурных и закладных изделей — по ГОСТ 10922 и ГОСТ 23858.

3.6. Силу натяжения арматуры, контролируемую по окончании натяжения, измеряют по ГОСТ 22362.

3.7. Размеры, отклонения от прямолинейности и плоскостности граней ригелей, ширину раскрытия поверхностных трещин, размеры раковин, наплывов и околов бетона ригелей следует проверять методами, установленными ГОСТ 26433.0 и ГОСТ 26433.1.

3.8. Размеры и положение арматурных и закладных изделей, а также толщину защитного слоя бетона до арматуры следует определять по ГОСТ 17625 и ГОСТ 22904*. ________________ * На территории Российской Федерации документ не действует. Действует ГОСТ 22904-93. — Примечание изготовителя базы данных.

Мира — 1°46

Часто означает материальный успех, самоуверенность и «демоническую» силу. Звезда шарма, блеска, обаяния, но не возвышения.В соединении с Солнцем дает продвижение в юридической, правительственной, научной сферах и в любой сфере деятельности, имеющей отношение к общественным делам. Способности к разработке оригинальных идей, решительность и упорство, но Вас могут мучить дурные предчувствия, связанные с поступками, о которых Вы сожалеете, и последствия которых скажутся позднее.Соединение с Луной предвещает как удачи, так и разочарования, Вам не раз придется столкнуться с трудностями, но Вы сможете преодолеть все препятствия благодаря своему упорству и спокойствию. В женском гороскопе часто указывает на очень позднее увядание.Соединение с Меркурием говорит о некоторой бесцеремонности, вызывающей неприязнь окружающих

Вы склонны двигаться по своему пути, независимо от того, куда он ведет — к успеху или несчастью.Соединение с Венерой говорит о благоразумии, осторожности, но в сочетании с решительностью, артистических способностях. Есть шанс, что Вас могут вовлечь в незаконные дела, от последствий которых Вы пострадаете, независимо от того, виновны Вы, или нет.В соединении с Сатурном означает благоразумие, настойчивость, многосторонность, прогрессивный дух и терпение при решении трудных проблем (А.Айч)

Функции и применение

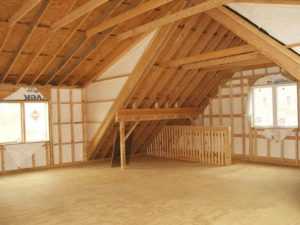

Проще понять, что такое ригель, показав для чего он нужен. Ригель в строительстве монтируют для горизонтальной связи вертикальных колонн, на него опираются плиты и обрешётка перекрытия. Он воспринимает вес железобетонных конструкций и равномерно распределяет его по своей длине, передавая усилие на колонны.

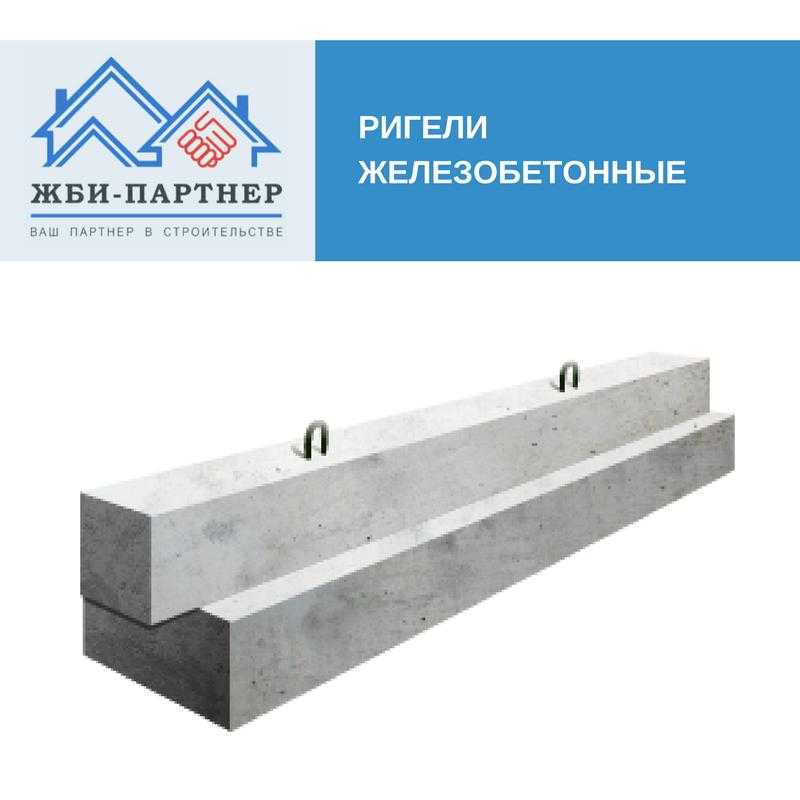

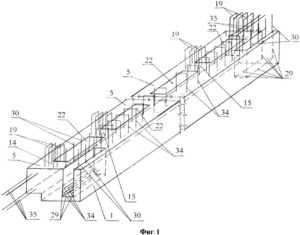

Заводы выпускают деревянные и стальные изделия, но чаще других применяется ригель железобетонный. Он представляет из себя бетонную балку с арматурно-проволочным металлическим каркасом внутри. Железобетонная конструкция дешевле, легче стальных балок и достаточно прочная, чтобы возвести здание любой высоты и назначения.
