Отличия fttb и gpon: как выбрать оптимальный вариант для интернет-подключения?

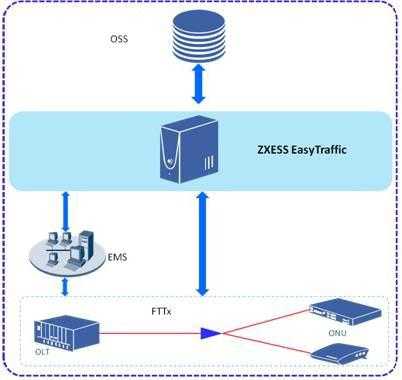

Диаграмма сети

В популярном дизайне Ethernet у нас есть три основных уровня: ядро или ядро, где находится оборудование L3, они связаны между собой и обеспечивают избыточность с использованием протоколов динамической маршрутизации внутреннего шлюза, таких как OSPF, а также протоколов, таких как VRRP. Уровень распределения также состоит из оборудования L3 и L2, и, наконец, у нас есть уровень доступа, который представляет собой оборудование, к которому будет подключено конечное оборудование, такое как компьютеры, Wi-Fi точки доступа, IP-телефоны и др.

В конструкции GPON мы найдем в общей сложности два уровня, OLT — одна из наиболее важных частей, потому что он будет использоваться для соединения различного оборудования, у нас также есть разветвители 1:32, которые позволяют нам разделить оптоволокно на подключаем больше пользователей одновременно, и, наконец, у нас есть ONT для каждого из пользователей. Конечно, все эти устройства пассивны, как указывает название «GPON».

Как вы видели, конструкция GPON очень проста, но мощна, хорошим примером этого является то, что она позволит нам достичь высоких скоростей в сети благодаря оптоволокну, кроме того, это очень дешево, потому что потребление электроэнергии минимально. .

Обзор технологии

Сначала OLT подключается к оптическому разветвителю через одно оптоволокно, а затем оптический разветвитель подключается к GPON ОНУ/ОНТ. Затем GPON примет WDM для передачи данных с разными длинами волн восходящего и нисходящего потоков по одному и тому же ODN. Длина волны будет варьироваться от 1290-1330 нм в направлении вверх по потоку и 1480-1500 нм в направлении разряда. Он начнет передачу данных в направлении загрузки и, в свою очередь, в пакетном режиме загрузки в режиме TDMA (на основе временного интервала). Наконец, будет поддерживаться многоадресная многоадресная передача (P2MP).

Терминология сети GPON

Сети GPON состоят из различного оборудования для подключения к сети и Интернету через оптоволокно, поэтому очень важно знать, что такое каждое оборудование и для чего оно предназначено, тогда вы можете подробно ознакомиться со всем оборудованием, с которым оно связано. использовал

это работает, когда мы говорим о GPON.

День защиты детей: …

Please enable JavaScript

День защиты детей: происхождение и празднование в мире

Гигабитная пассивная оптическая сеть (GPON) : Стандарт для пассивных оптических сетей (PON), опубликованный ITU-T.
Оптическая распределительная сеть (ODN) : Это физические оптоволоконные устройства, которые распределяют сигналы пользователям в телекоммуникационной сети. ODN состоит из пассивных оптических компонентов (POS), таких как оптические волокна, и одного или нескольких пассивных оптических разветвителей.
Оконечная нагрузка оптической сети (ONT) / Блоки оптической сети (ONU) : Это оборудование, которое устанавливается конечными пользователями (настольные компьютеры, телефоны и т. Д.) Для подключения к сети GPON. Они обеспечивают преобразование оптического сигнала в электрический. ONT также обеспечивают шифрование AES с помощью ключа ONT.
Разветвители — Используется для добавления или мультиплексирования оптоволоконных сигналов к одному восходящему оптоволоконному кабелю. Как правило, наиболее часто используется соотношение 1:32.
Терминал оптической линии (OLT) : Устройство, которое объединяет все оптические сигналы от ONT в единый мультиплексированный луч света, который затем преобразуется в электрический сигнал, отформатированный в соответствии со стандартами TPE для пакетов Ethernet для пересылки уровня 2 или уровня 3.
Мультиплексирование с разделением по длине волны (WDM) : Мультиплексирование с разделением по длине волны (WDM) — это технология, которая мультиплексирует несколько сигналов оптической несущей на одном оптическом волокне с использованием различных длин волн (т. Е. Цветов) будущего света.
GEM G-PON (GEM) метод инкапсуляции : Это схема транспортировки кадров данных, используемая в системах пассивной оптической сети с поддержкой гигабитных портов (G-PON), ориентированная на соединение и поддерживающая фрагментацию кадров данных. пользовательские данные в потоках разного размера.
Оптоволокно к X (FTTX) : FTTX — это обобщение для различных конфигураций развертывания оптоволокна, разделенных на две группы: FTTP / FTTH / FTTB (оптоволокно, проложенное до конца помещения / дома / здания) и FTTC / N (оптоволокно, проложенное к шкафу / узлу, с медным кабелем. провода для завершения подключения).
Т-КОНТ / Т-КОНТ : Это контейнер передачи.
ОМСС : Это канал контроля и управления для оптических сетевых устройств.
OMCI : Это интерфейс управления и контроля оптического сетевого блока.
ПХБд : Это следующий физический блок управления.
Коннектикут : Это мультиплексирование с временным разделением.
TDMA : Множественный доступ с временным разделением.

Ограничения Gpon технологии

Технология Gpon (Gigabit Passive Optical Network) имеет свои ограничения, которые необходимо учитывать перед выбором этой варианта для организации быстрого интернета.

1. Ограниченная пропускная способность

Главным ограничением Gpon технологии является ограниченная пропускная способность. В среднем, пропускная способность Gpon сетей составляет 2,5 Гбит/с на всю линию, которая делится между пользователями. Это означает, что при увеличении числа пользователей скорость соединения может снижаться.

2. Ограниченная дальность

Другим ограничением Gpon технологии является ограниченная дальность передачи сигнала по оптоволоконному кабелю. Обычно, расстояние между OLT (оптолинейный терминал) и ONU (оптоволоконный сетевой терминал) не должно превышать 20 км. Это ограничение может оказаться проблематичным при наличии большого количества пользователей на большой территории.

3. Зависимость от питания

Технология Gpon требует постоянного питания для работы. Отключение электроэнергии может привести к прекращению работы всей сети и прерыванию доступа к интернету для пользователей. Это ограничение может вызвать неудобства и привести к недовольству клиентов.

4. Ограниченный выбор поставщиков оборудования

На рынке существует ограниченное количество поставщиков оборудования для Gpon технологии. В связи с этим, выбор поставщика может быть ограничен, а цены на оборудование могут быть завышены.

5. Сложности в масштабировании сети

Масштабирование Gpon сети может быть сложной процедурой. Добавление новых пользователей или увеличение пропускной способности может потребовать дополнительного оборудования и затрат на настройку и расширение сети.

6. Ограниченные возможности передачи данных

Gpon технология ориентирована преимущественно на предоставление доступа к интернету и передачу данных. В то же время, возможности для передачи других типов данных, таких как мультимедийные потоки или видеоконференции, могут быть ограничены.

Ограничение	Описание
Ограниченная пропускная способность	Пропускная способность Gpon сетей ограничена и может снижаться при увеличении числа пользователей.
Ограниченная дальность	Расстояние между OLT и ONU не должно превышать 20 км.
Зависимость от питания	Технология Gpon требует постоянного питания для работы.
Ограниченный выбор поставщиков оборудования	Выбор поставщика оборудования для Gpon технологии может быть ограничен.
Сложности в масштабировании сети	Масштабирование Gpon сети может быть сложной процедурой.
Ограниченные возможности передачи данных	Возможности для передачи других типов данных могут быть ограничены.

Элементы пассивных оптических сетей – OLT, ONT и ONU

При обсуждении пассивных стандартов появились такие ярлыки, как ONT и OLT. Что это за таинственные устройства?

Терминал OLT – это устройство со стороны оператора, выступающее в качестве агрегата потоков для устройств ONU и ONT, подключенных к нему. Современные OLT-устройства могут легко объединять более 16 тысяч абонентов одновременно, поэтому они используются как в GPON, так и в GEPON-технологиях.

ONT – это устройство на стороне абонента, завершающее соединение пассивной оптической сети, запущенной на OLT у оператора сети. ONT является домашним приемником волоконно-оптической сети и его функциональность может использоваться в качестве преобразователя сети PON в Ethernet или, что случается все чаще, в качестве абонентского маршрутизатора, коммутатора или точки Wi-Fi. Некоторые устройства ONT также могут подавать телевизионный сигнал.

ONU является последним, но одинаково распространенным устройством, которое завершает технологию PON и подключает более одного пользователя. Сегодня ONU используется в основном для подключения волоконно-оптических сетей к жилым зданиям, в которых уже имеется медная инфраструктура. Операторы обеспечивают оптоволоконное подключение к определенному блоку квартир или по всему многоквартирному дому, присоединяя их к ONU, откуда подключение, ведется непосредственно к абонентским квартирам.

FTTH – это технология, которая будет продолжать использоваться в ближайшие годы, заменяя полностью классические медные соединения. Такие стандарты, как GPON или GEPON и сотрудничающие OLT и ONU, стали теми устройствами, без которых доступ к интернету сегодня был бы невозможен.

Роутер

Высокоскоростной интернет потребует наличие специального оборудования, которое обеспечивает бесперебойный выход в интернет на высокой скорости. Для GPON сетей таким устройством является ONT (Optical Network Terminal) коммутаторы или роутеры с поддержкой технологии GPON. Основное отличие данных устройств от обычного роутера заключается в том, что ONT терминал является преобразователем светового импульсного сигнала в электрический сигнал.

Подобные роутеры с технологией GPON имеет один вход для оптоволоконного кабеля и оснащается несколькими выходными портами, к которым подключаются оконечные устройства пользователей (компьютеры, телевизоры, принтеры, т.д.). Подключение к этим устройствам проводится уже при помощи медного кабеля с витой парой.

Общие характеристики для всех коммутаторов такого типа будут следующими:

Наличие порта для входящего оптоволоконного кабеля.
Несколько LAN-разъемов (тип «RJ-45») для подключения оконечных устройств.
Антенна для обеспечения беспроводной передачи сигнала. Некоторые модели ONT терминалов не имеют антенн. Это означает, что они не могут передавать беспроводной сигнал.
Скорость соединения напрямую зависит от количества подключенных абонентов.
Наличие преобразователя сигналов.
Маршрутизатор позволяет обеспечивать одновременный доступ в интернет большому количеству абонентов (до 64).
При настройке доступа каждый пользователь получает свой выделенный IP-адрес для соединения с роутером.

Дополнительным преимуществом подобных устройств является то, что отечественные провайдеры самостоятельно выполняют его настройку и подключение, а также предоставляют GPON (ONT) роутер в аренду.

Единственными недостатками этих устройств являются высокая стоимость устройств и необходимость их установки в месте ввода оптического кабеля внутрь помещения.

Особенности технологии GPON

Технология GPON существует уже много лет, обеспечивая действительно высокую скорость загрузки и выгрузки в наших домах, даже если мы находимся далеко от основного OLT, к которому подключается наша ветка шифрования. Теперь мы рассмотрим основные характеристики GPON, чтобы вы могли увидеть его пределы и потребление электроэнергии.

Ограничения GPON

Максимальный логический диапазон: 60 км (это максимальное расстояние, управляемое верхними уровнями системы (MAC, TC, ранжирование), с учетом будущей спецификации, зависящей от физической среды (PMD)).
Максимальное расстояние по оптоволокну между точками отправки / получения (S / R) и приема / отправки (R / S): 20 км.
Максимальное дифференциальное расстояние волокна: 20 км.
Коэффициент разделения: потеря маршрута ограничена, PON с пассивными разделителями (разделение на 16, 32 или 64 канала).
Скорость: 1.24416 Гбит / с для загрузки, 2.48832 Гбит / с для загрузки.

Энергетический бюджет

В рамках GPON необходимо учитывать потери оптической мощности. Эта потеря может быть внесена различными способами, например:

Потери в разделителях.
Потери на км волокна (приблизительно 0.35 дБ на км для 1310 и 1490 нм).
Потери на сварке (> 0.2 дБ).
Гибка волокна.

Как показано на рисунке, размер убытков от использования нескольких разделителей:

Как показано на рисунке, минимальные и максимальные потери на оптическом тракте по классам:

ПРИМЕЧАНИЕ. Требования конкретного класса могут быть более строгими для одного типа системы, чем для другого, например. бывший. диапазон затухания класса C по своей природе более строг для системы TCM из-за использования разделителя / сумматора 1: 2 на каждой стороне ODN, каждый с потерями примерно 3 дБ.

Преимущества

Сразу стоит отметить, что преимуществ у нового способа намного больше, чем недостатков:

скорость передачи: от 100 МегаБитт в секунду и выше;
обеспечение работы всех приборов с помощью одной линии (следовательно, упрощаются расчеты, абонентская плата провайдеру идет сразу за все сервисы);
качественные параметры: стабильность (не зависит от расстояний до распределительных узлов), качество (доступен даже «тяжелый» контент, например, видео в HD);
не зависит от «перегрузок»: специфика конечного подключения – от каждого узла можно отвести максимум 64 индивидуальных волокон, на которые и рассчитан оптический кабель;
общие настройки: на одном модеме устанавливаются все необходимые настройки для каждого прибора, ПО настраивается непосредственно при подключении и в дальнейшем не нуждается в коррекции (только, если требуется «добавить» новую технику);
возможность выбора: абонент сам решает, какой пакет услуг ему нужен и сколько приборов будет работать на его личной линии;
дополнительные сервисы: антивирус, родительский контроль и другие услуги – все это настраивает провайдер;
улучшенное качество телефонии (сигнал в цифре).

Вот такие преимущества обеспечивает подключение интернета и других коммуникаций по технологии xPON. Понятие «пассивный» в этой аббревиатуре (Passive) означает, что построенном маршруте связи отсутствуют энергопотребляющие компоненты, следовательно, качество сигнала не привязано к перегрузкам в электросетях.

Схема подключения FTTB и оснащение, необходимое для ее реализации

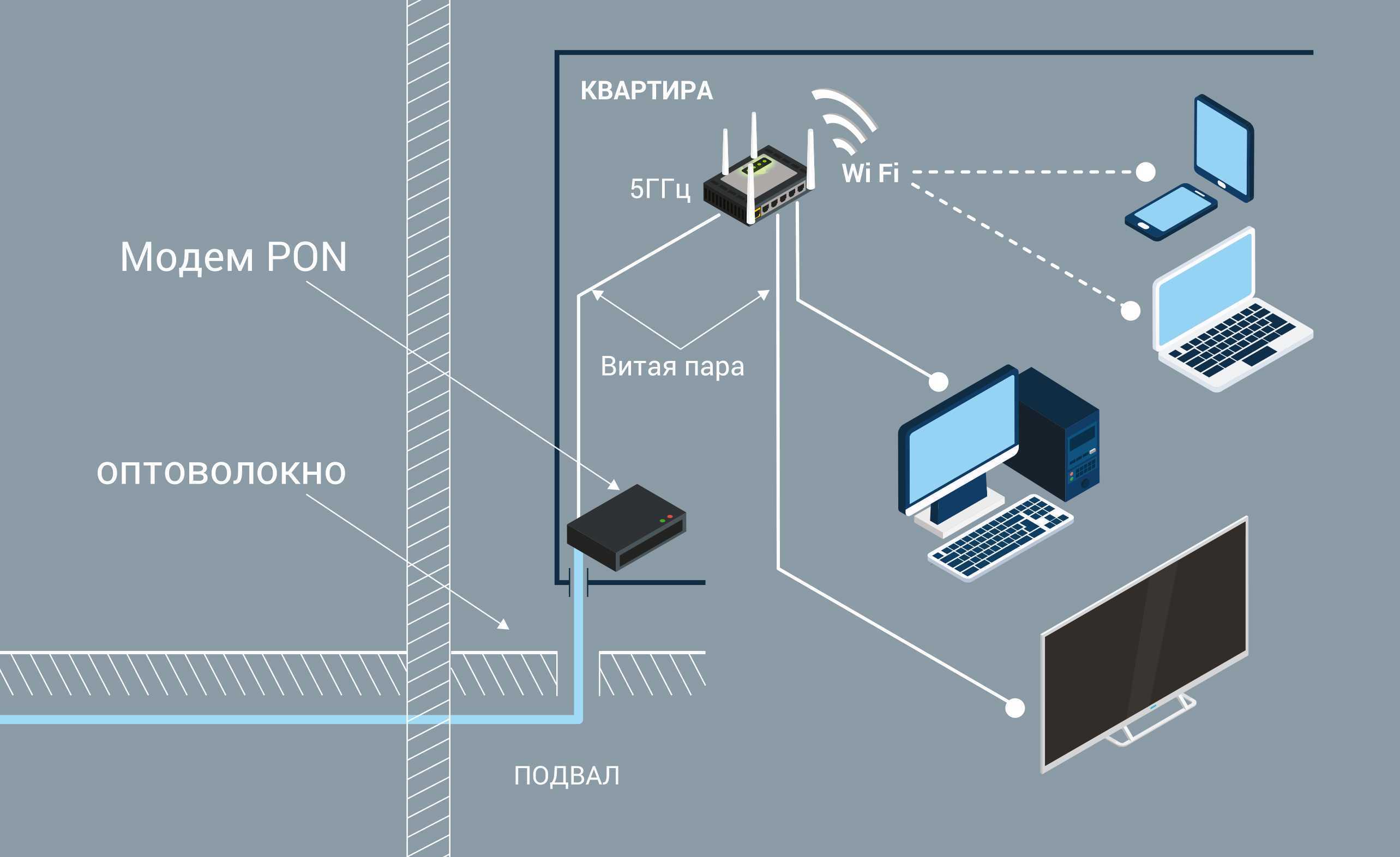

Оптоволокно не прокладывается цельно от АТС до помещения. На определенном участке линии сигнал делится. Оптический делитель сплиттер, превращает одно волокно в несколько.

Сетевое оборудование ONU устанавливается в распределительном шкафу многоквартирного дома и имеет несколько портов для подключения соседних квартир.

ONT — устройство для индивидуального пользования (его называют оптическим модемом). FTTB модем стандарта GPON подключается к домашнему ПК по витой паре, или по беспроводной связи (Wi-Fi). В ONT также есть порты для подключения телевизора и VoIP-телефона.

OLT (Optical Line Terminal) — оснащение называется PON-коммутатором. ONT и ONU преобразуют оптические сигналы, поступившие от OLT.

Если оптическую линию от OLT разделить сплиттером, а на выходе подключить ONT, то такой переход образует пассивную оптическую сеть PON (Passive Optical Network). Оптический сплиттер является одним из важнейших компонентов пассивных оптических сетей.

Патч-корд Duplex — отрезок оптоволоконного кабеля с оптическими разъемами на обоих концах применяется для подключения к сетевому оборудованию.

Обратите внимание! Технология PON не использует никакого активного оснащения. За счет этого получается высокая пропускная способность канала и возможность подключить несколько услуг по одной линии

Развертывание PON FTTB линий производится известными провайдерами России.

FTTB Ростелеком — что это такое? Это скоростное подключение к интернету оптического волокна. Долгое время Ростелеком продвигал технологию ADSL, которая позволяет получать скорость до 24 Мбит/сек. При этом телефонные линии должны быть совершенными, но их мало. Поэтому максимальный сигнал будет только у тех потребителей, кто проживает недалеко от телефонной станции.

Каким образом прокладывается оптоволоконный кабель:

оптический кабель разветвляется по подъездам, на верхнем этаже или чердачном помещении;
в помещении устанавливаются специальные FTTB модемы ONU;
терминал оптической линии OLT устанавливается на стороне провайдера и представляет из себя управляемый коммутатор;
разводка витой пары проходит до помещения абонента.

Обратите внимание! Если интернет нужен на нескольких устройствах, используется FTTB Wi-FI роутер. Маршрутизатор организовывает беспроводную точку доступа в радиусе 10-15 метров

Настройка роутера Ростелеком заключается в создании PPPoE-соединения.

Высокая пропускная способность оптического волокна позволяет передавать информацию на высокой скорости, недосягаемой для других транспортных систем связи. Преимуществом технологии FTTB является то, что скорость загрузки и передачи данных остается постоянной, а именно 100 Мбит/с. Передача данных с использованием телефонного или телевизионного кабеля колеблется.

Перспективы развития рынка

Чтобы лучше понимать суть подобной технологии, следует рассмотреть перспективы развития FTTx. Что это? На российской территории формирование рынка подобных услуг зависит не только от спроса на контент высокого качества, но и от числа строительных проектов больших размеров, а также обострения конкуренции в среде поставщиков услуг широкополосного доступа. Динамическое развитие строительства многоквартирных домов привело к тому, что подключение FTTx осуществляется гораздо чаще, чем всех остальных видов Это оправдано в экономическом смысле, а наличие конкуренции делает доступ к сети намного дешевле. Не так давно операторы смотрели исключительно в сторону корпоративного абонента, а теперь все чаще проявляют интерес и к обычным абонентам.

Что делать после заявки?

Как только вам проведут оптику, у вас также будет два варианта подключения, но обо всем по порядку. Начнем с того, что компьютер не понимает информацию, которая передается по оптическому кабелю. Оно и понятно: в нем даже нет такого порта. Поэтому для подключения нужно:

Обычный GPON терминал – он по сути будет выступать неким переводчиков и мостом. Вход будет оптическим, а выход – Ethernet. Далее сам терминал можно подключить к компу напрямую или использовать роутер, чтобы благами интернета могли пользоваться все члены семьи.

Оптоволоконный GPON роутер – это два в одном: и терминал, и роутер.

А теперь самое главное – вам будут впаривать SFP-роутеры или терминалы от Ростелеком, будут говорить, что они работают только с их оборудованием. Знайте – они просто хотят заработать на вас баблишко, так как такие терминалы и роутеры стоят в разы дороже чем у конкурентов. Советую просто купить роутер с SFP-портом или аналогичный терминал. В общем совет один – ничего у них не покупайте и не берите в аренду. Подборку маршрутизаторов с оптическими кабелями смотрите тут.

Оптоволоконный интернет: плюсы

Оптическая линия – специальный канал, через который передача данных выполняется по тонкому оптоволоконному кабелю. Данные передаются через модуляции светового потока. Он двигается в кабеле почти без затухания. Жила делается из диоксида кремния. Оптическое волокно рассчитано на передачу огромных объемов данных. Если в одном проводе содержатся десятки жил, пропускная способность возрастает до колоссальных величин.

Оптический кабель стоит очень дорого. Для соединения и пайки нужно особое оборудование. Кабель достаточно сложно монтировать. К тому же провайдеры отказываются обслуживать единичных абонентов. Вместо дорогостоящей оптики современные провайдеры используют технологии GPON. Основаны они на пассивном оптическом волокне. Оно гораздо дешевле. Благодаря данной технологии, провайдер может обслуживать конкретно один дом или квартиру.

В чем преимущества:

Высокий скоростной показатель. Во многих регионах Ростелеком обеспечивает скорость до двухсот пятидесяти мегабит в секунду.
Высокая исходящая скорость.
Стабильная работа канала. На оптоволоконных линиях обрывы и сбои возникают крайне редко.
Оптоволокно невосприимчиво к воздействиям погодных условий.
Соединение осуществляется за пару секунд.
Предусмотрена возможность подключить цифровое телевидение. Пользователи смогут смотреть фильмы и передачи в качестве HD.

Оптоволоконные линии от Ростелекома дают возможность подключить к интернету в загородном доме все гаджеты.

Особенности технологии о которых стоит знать

И в завершение поста я хочу рассказать о нескольких моментах, которые стоит знать пользователям GPON. Это позволит избежать множества проблем.

1. Оптические кабели и патч-корды не любят острых углов и перегибов. Иначе увеличивается затухание на линии, может пропадать сигнал и загорится лампочка LOS на терминале.

повреждение кабеля gpon

2. Если Вы повредили оптический кабель, то без специального оборудования срастить его не получится. Люди пытаются скручивать его изолентой, использовать скотч-локи, переходники и т.п. Всё это впустую! Нужен либо специальный сварочный аппарат, либо другой, не менее дорогой прибор, позволяющий соединить концы шнура с помощью гильз. Иначе — никак!

3. Если у Вас большой дом или квартира, то не стоит брать ONT-роутер с WiFi. Практически все эти терминалы на момент написания статьи не могут похвастаться большой зоной покрытия и хорошим качеством беспроводной сети. Лучше поставить PON-розетку типа Huawei HG8120H или ZXHN F612 и к ней уже подключить хороший роутер с мощными внешними антеннами, либо это будет уже mesh-система.

4. Сегодня во многих филиалах Ростелекома, а так же у некоторых других операторов связи внедрены разнообразные системы, с помощью которых настройка ONT-терминала выполняется удалённо оператором провайдера. Пользователю при этом полноценного доступа к веб-интерфейсу не предоставляется. Он может только поменять имя и пароль сети Wi-Fi и на этом всё. Для полноценного доступа нужно знать пароль суперпользователя.

5. Можно ли использовать свой терминал, а не покупать тот, что предоставляет провайдер. В принципе — можно. Лично я купил на Авито почти новый терминал всего за 400 рублей и пользуюсь. Но тут всё упирается в станционный OLT-терминал. Не все OLT и ONT совместимы. Например, станционные терминал Eltex по умолчанию работают только с абонентскими терминалами Eltex и всё. Если провайдер не купил лицензий на устройства других производителей, то они работать не будут. Так что все подобные эксперименты Вы выполняете на свой страх и риск!

Оптоволокно в частный дом

До недавнего времени наличие в частном секторе оптоволоконного интернета было настоящей фантастикой. Ныне же все не так критично, как кажется. Провайдер осуществил огромное количество действий в плане распространения оптоволоконного интернета и останавливаться на это не будет. В том случае, если вы проживаете на территории большого поселка, сложностей с подсоединением Gpon возникнуть не должно. Все будет происходить точно так же, как и в крупном городе.

Всю необходимую информацию можно уточнить на официальном сайте провайдера Ростелеком. Для этого в заявке будет достаточно указать собственный адрес, куда нужно провести интернет.

В том случае, если в вашем населенном пункте все-таки нет Gpon, то здесь ситуация слегка усугубляется. Для того чтобы проложить оптоволоконный кабель, компании необходимо потратить большую сумму денежных средств.

В том случае, если на подсоединение будет предоставлена всего одна заявка, то шанс на подключение будет нулевым. Совершенно другая ситуация будет в том случае, если вам удастся объединиться совместно с соседями и создать коллективное заявление. Только такой вариант будет выгодным для организации, и она сможет подключить вас к интернету.

Задаваясь вопросом о том, какой будет стоимость подсоединения оптоволоконного интернета в частный сектор от Ростелекома, то в данном случае необходимо и вовсе забыть о слове «бесплатно». Цена будет определятся множеством факторов, среди которых особое место занимает число необходимого оборудования и сложность выполняемых работ. Если же заявка на подключение будет коллективной, это даст возможность существенно сэкономить.

Описание технологии FTTH

Под FTTH понимаются сети, в которых оптический узел (или оптический приемник) является последним активным элементом. Выход оптического узла (ОУ) непосредственно (без дополнительных усилителей) связан с телевизором или абонентским терминалом, например STB (Set-Top-Box).

Архитектура FTTH позволяет сервис-провайдеру гарантировать каждому абоненту необходимую пропускную способность и создавать в сети профили полосы пропускания для каждого клиента индивидуально. Каждый частный или корпоративный пользователь в любой момент может получить симметричную полосу пропускания любой необходимой ему ширины.

Построение вычислительной сети по технологии FTTH позволяет реализовать ряд преимуществ данной технологии.

Сравнительно высокая надежность технологии FTTH. Большинство мультисервисных сетей передачи данных и видеосигнала, построенных только с использованием оптических активных компонентов, как правило, обладают очень высокой надежностью. Если в топологии сети предусмотреть резервные оптические волокна (ОВ) в волоконно-оптическом кабеле (ВОК), появляется возможность реализации ручного или автоматического резервирования как по направлениям (кольцевое резервирование), так и по жилам с минимальными затратами;

Простота переконфигурации сети FTTH. Переконфигурация осуществляется за счет установки в основных узлах распределения оптических кроссовых шкафов. Перекоммутация осуществляется за счет простейшей переустановки патчкордов по соответствующим направлениям;

Простота построения параллельных сетей FTTH. ВОЛС представляет собой идеальную многоканальную (на физическом уровне) транспортную сеть с рядом особенностей: сверхширокополосность, помехозащищенность от всех видов электромагнитных наводок, малые погонные потери, низкая чувствительность к температурным воздействиям, высокая защита от несанкционированного подключения.

Возможность отказа от реверсного канала в традиционных гибридных оптико-коаксиальных сетей (HFC — Hybrid Fiber Coax). Такая возможность появляется при наличии параллельных Ethernet сетей, которые изначально являются двунаправленными.

Реализация FTTH Ethernet

Наиболее перспективное направление реализации FTTH доступа получила архитектура Ethernet типа «звезда» (рисунок 1.2). Она предполагает наличие выделенных оптоволоконных линий от каждого оконечного устройства к точке присутствия, где происходит их подключение к коммутатору. Оконечные устройства могут находиться в отдельных зданиях, офисах или офисных центрах, на цокольных этажах которых располагаются коммутаторы, доводящие линии по всем офисам.

Немаловажным преимуществом Ethernet FTTH является большой радиус действия. В типовых конфигурациях сетей доступа Ethernet FTTH применяются недорогие одноволоконные линии, использующие технологию 100ВХ или 1000ВХ, с заданным максимальным радиусом действия 10 км. Для работы на больших расстояниях имеются оптические модули, позволяющие увеличить мощность оптического сигнала. В малонаселенных районах могут использоваться различные типы подключения Ethernet FTTH, которые не влияют на других абонентов на том же коммутаторе Ethernet. Есть также возможность для гибкого роста. В случае появления новых абонентов можно добавить дополнительные линейные карты Ethernet с высокой степенью модульности. При использовании архитектуры на базе PON подключение первого абонента к оптическому дереву требует наличия наиболее дорогостоящего порта OLT, а при добавлении абонентов к тому же дереву PON стоимость подключения каждого абонента только увеличивается за счет приобретения ONT. К тому же, поскольку одномодовые оптоволоконные линии не зависят от используемой технологии и скорости передачи данных, можно легко увеличить скорость для одного абонента, не влияя на работу других.

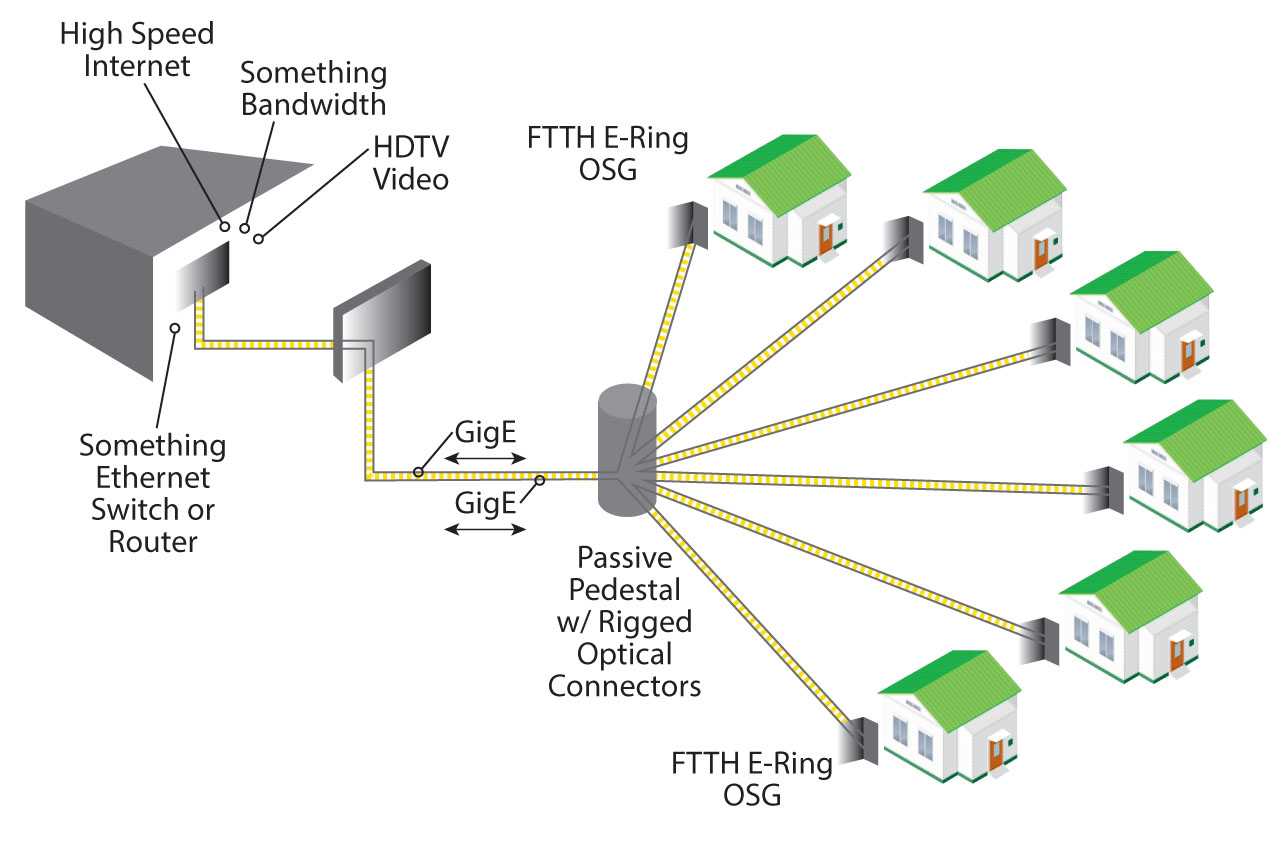

Рисунок 1.2 — Архитектура Ethernet FTTH с топологией «звезда»

Абонентские лини в данной реализации отделены друг от друга. Несомненным является тот факт, что на сегодняшний день выделенная оптоволоконная линия является самой защищенной средой на физическом уровне, особенно в сравнении с общими передающими средами. Более того, коммутаторы Ethernet, использующиеся в средах сервис-провайдеров, призваны обеспечить разделение физического уровня портов и логического уровня абонентов и имеют множество надежных функций защиты, которые в состоянии предотвратить практически все попытки вторжений. Очевидно также и то, что затраты на эксплуатацию сетей Ethernet FTTH в топологии «точка-точка» ниже, чем сетей с архитектурой пассивной оптической сети -PON FTTH.

Как настроить оборудование

Как и в случае с любыми другими технологиями подключения Ростелекома, первоначальная настройка оборудования производится представителем компании. Особенно учитывая, что довольно сложно приобрести GPON-роутер в розницу. Как правило, они предоставляются самими провайдерами. За это не требуется дополнительная плата, поэтому лучше довериться профессионалу. Особенно учитывая механическую хрупкость кабеля.

Если же произошел какой-то сбой, а первичная установка уже была сделана, придется настроить оборудование вручную. Если вы не хотите делать этого, лучше вызвать мастера, опять же, это бесплатно. В противном случае придерживайтесь следующего алгоритма:

Вставьте кабель, идущий из подъезда, в соответствующий порт роутера.
После включите его. Убедитесь, что компьютер подключен к устройству кабелем. Если после сбоя Wi-Fi не перестал работать, то кабель от роутера к компьютеру необязателен. Просто подключитесь к Сети.

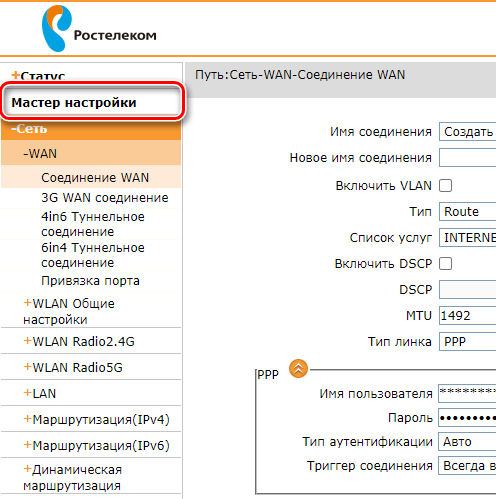

Теперь необходимо войти в интерфейс управления устройством. Для этого откройте любой браузер и введите адрес роутера в Сети. Как правило, это «192.168.0.1». Однако иногда это может быть «192.168.1.1» или «192.168.1.254». Эта информация написана на обороте оборудования.
Далее нам нужно авторизоваться от лица администратора. Логин и пароль могут содержать комбинации admin/admin, user/user, admin/admin1 и множество других вариаций. Опять же, точная комбинация написана на обороте роутера.
Теперь можно перейти к настройке. Интерфейс может отличаться в зависимости от производителя и модели устройства. Однако порядок действий практически всегда универсальный. Найдите раздел «Сеть» (Network) и категорию «Соединение WAN» (WAN).
На следующем этапе создаем необходимо подключение. Для этого заполните следующие поля: Имя соединения — любое.
Имя пользователя — ваш логин, который указан в договоре с провайдером.
Пароль — комбинация символов, указанная в договоре.
Режим PPP (или «Тип интерфейса») — PPPoE.

Остальные значения оставьте по умолчанию и нажмите «Создать». Перезагрузите роутер.

Важно отметить, что во всех современных роутерах есть «Мастер настройки». В нем достаточно указать логин и пароль из договора

Все остальное устройство сделает в автоматическом режиме. Остается лишь перезагрузить его и проверить результат.

Топология сети

GPON и FTTx – две основные технологии оптических сетей доступа, которые имеют разные типы топологий сетей.

GPON – это технология, которая использует единую оптическую линию передачи и делит её на множество оптических путей с помощью специальных разветвителей. Эти разветвители обычно устанавливаются в каждом здании и обслуживают несколько сотен пользователей. Таким образом, топология сети GPON является звездообразной.
FTTx – это технология, которая заменяет старые медные кабели на оптические с целью расширения доступа в Интернет. FTTx включает в себя несколько различных топологий сетей:
- FTTH (Fiber to the home) — все пользователи подключаются непосредственно к оптической линии. Топология данной сети связана с звездой, так как каждый пользователь имеет отдельный кабель.
- FTTB (Fiber to the building) — оптический кабель заканчивается в здании (обычно в подвале) и затем распределяется в каждую квартиру или офис с помощью медных кабелей. Топология сети FTTB является звездообразной.
- FTTC (Fiber to the curb) — оптическая линия подводится к определенной точке (часто это ящик, расположенный на тротуаре перед зданием), после чего сигнал распределяется в доме с помощью медных кабелей. Топология сети FTTB является древовидной.

В целом, можно сказать, что топология сетей GPON и FTTx зависит от типа технологии и условий окружающей среды, а также от конкретных потребностей пользователей.
