Как устроена канализация в городе и кто ответственный за ее функционирование?

Технологии и инженерные решения для эффективного отведения сточных вод

Отведение сточных вод является важным вопросом санитарно-гигиенической безопасности и сохранения окружающей среды. В настоящее время разработано множество технологий и инженерных решений, которые позволяют эффективно обрабатывать и очищать сточные воды перед их отведением в окружающую среду.

1. Механическая очистка

Для начальной стадии очистки сточных вод применяются механические методы. Они включают использование решеток и сит, которые улавливают крупные и плавающие загрязнения. Также для удаления песка и других твердых фракций часто используются песколовки и скребки.

2. Биологическая очистка

Биологическая очистка основана на использовании живых организмов (микроорганизмов и растений) для разложения загрязняющих веществ в сточных водах. Это достигается благодаря специальным реакторам и аэрационным бассейнам, где создаются оптимальные условия для жизни и размножения бактерий и других микроорганизмов, удаляющих органические загрязнения.

3. Химическая очистка

Химическая очистка применяется для удаления различных химических загрязнений из сточных вод. Для этого используются специальные реагенты или флоккулянты, которые приводят к образованию флоков — крупных частиц загрязнений, которые легко удаляются из воды. Часто химическую очистку применяют в сочетании с механической и биологической очисткой.

4. Обратный осмос

Обратный осмос — это процесс принудительного протекания воды через полупроницаемую мембрану, которая задерживает практически все загрязнения и соли. Такой метод очистки используется в случаях очистки сточных вод от солей и других минеральных веществ.

5. Фильтрация на активированном угле

Фильтрация на активированном угле используется для устранения органических загрязнений и хлора. Активированный уголь представляет собой гранулированный материал с большой поверхностью, на которой происходит адсорбция загрязнений.

6. Ультрафильтрация и обратный осмос

Ультрафильтрация и обратный осмос применяются для очистки сточных вод от микроорганизмов, вирусов и других мелких загрязнений. Мембранные системы ультрафильтрации и обратного осмоса обладают малым размером пор и высокой степенью очистки воды.

7. Утилизация и повторное использование сточных вод

Современные инженерные решения дают возможность не только эффективно очищать сточные воды перед их отведением, но и их утилизировать и повторно использовать. Очищенная вода может быть использована для полива, орошения, пожаротушения и даже в качестве питьевой воды в некоторых случаях.

В зависимости от типа загрязнений и требований к качеству очищенной воды выбирается соответствующая технология и инженерное решение для отведения сточных вод. Они обеспечивают эффективную очистку и минимизацию негативного воздействия на окружающую среду.

Правила установки трубы канализации

Установка трубы канализации является важным этапом при строительстве или ремонте жилых и коммерческих объектов. Правильно установленная система канализации обеспечивает надежное и эффективное отведение сточных вод из здания, защищает его от возможных повреждений и гарантирует комфортное проживание или работу.

Ниже перечислены основные правила установки трубы канализации:

Выбор материала трубы и фитингов: для установки системы канализации рекомендуется использовать трубы из полипропилена, поливинилхлорида (ПВХ) или чугунные трубы. Все фитинги должны быть совместимы с выбранным материалом.
Расчет горизонтального уклона: трубы канализации должны быть установлены с небольшим горизонтальным уклоном (1-2% от длины трубы), чтобы обеспечить свободное течение сточных вод. Уклон может быть изменен в зависимости от конкретных условий.
Установка обратных клапанов: для избежания обратного течения сточных вод в здание необходимо установить обратные клапаны на выходах из здания и в местах пересечения канализационной системы с другими коммуникациями.
Изоляция труб: все трубы канализации должны быть изолированы для защиты от конденсации и сохранения оптимальной температуры сточных вод. Для изоляции можно использовать специальные теплоизоляционные материалы.
Защита от коррозии: при установке металлических труб необходимо предусмотреть защитные меры от коррозии, например, покрытие труб специальными антикоррозийными материалами или использование пластиковых оболочек.
Герметичность соединений: все соединения между трубами и фитингами должны быть герметичными, чтобы избежать утечки сточных вод. Для этого используются специальные герметизирующие мастические или клеевые материалы.
Маркировка труб: каждая труба канализации должна быть маркирована с указанием направления течения сточных вод и регулярными интервалами для облегчения возможного обслуживания и ремонта системы.

Эти правила не являются исчерпывающими и подробные требования к установке труб канализации содержатся в соответствующих нормативных документах, в частности, в СНиП «Канализация. Наружные сети и сооружения». При установке труб канализации рекомендуется обратиться к специалистам для консультации и профессионального подхода к этой задаче.

Основные этапы создания и обслуживания бытовой канализации

Бытовая канализация — это система отвода и очистки загрязненной воды, которая образуется в процессе бытовых нужд людей

Она является важной частью инфраструктуры жилых и коммерческих объектов, обеспечивая безопасность и комфорт для жителей и посетителей. В данной статье рассмотрим основные этапы создания и обслуживания бытовой канализации

1. Проектирование и установка системы канализации

Первым этапом создания бытовой канализации является проектирование. Проектирование осуществляется специалистами с учетом особенностей здания или объекта, количество проживающих или работающих людей, а также требований и нормативов городской инфраструктуры.

После проектирования следует установка системы канализации. На этом этапе проводится монтаж трубопроводов, установка сантехнического оборудования, а также подключение канализационных систем к центральному стоку или автономной системе очистки.

2. Регулярное обслуживание и очистка

После установки системы канализации необходимо регулярно проводить обслуживание и очистку. Это позволяет поддерживать нормальную работу системы и предотвращать возможные проблемы с отводом и очисткой воды. Регулярное обслуживание включает следующие действия:

Очистка сифонов и сантехнических приборов: рекомендуется проверять и очищать сифоны и сантехнические приборы, такие как раковины, ванны и унитазы, от накопленных загрязнений и проблемных отложений.
Удаление засоров: при замечании засоров в системе канализации необходимо их удалить, чтобы избежать затруднений в отводе воды.
Проверка и замена изношенных деталей: периодически следует проверять состояние труб, фитингов и других элементов системы канализации. Изношенные детали необходимо заменить для предотвращения возможных протечек и поломок.

3. Обработка и утилизация загрязненных вод

Очищенная вода из системы бытовой канализации, подлежит дополнительной обработке и утилизации. Существуют различные методы и технологии очистки, включая химическую очистку, биологическую очистку и фильтрацию. Эти методы помогают удалить загрязнения и сделать воду безопасной для дальнейшей утилизации или сброса в окружающую среду.

4. Профилактические работы и контроль качества

Для более эффективного обслуживания бытовой канализации, рекомендуется проводить профилактические работы и контроль качества системы. Это включает проверку на наличие утечек, а также профилактическую чистку и обслуживание системы. Кроме того, регулярно необходимо проводить анализ качества очищенной воды, чтобы убедиться в ее безопасности и соответствии нормам гигиены и экологии.

В целом, создание и обслуживание бытовой канализации требуют систематического подхода и внимательного отношения. Регулярное обслуживание и соблюдение правил эксплуатации позволят поддерживать надежную и безопасную работу системы на протяжении всего ее срока службы.

Что это такое

Водоотведение, канализация — эти термины
встречаются в диалогах специалистов или нормативных документах. Часто их
употребляют как синонимы, смешивают между собой. Однако, даже специалисты не
всегда могут правильно
определить ту или иную систему.

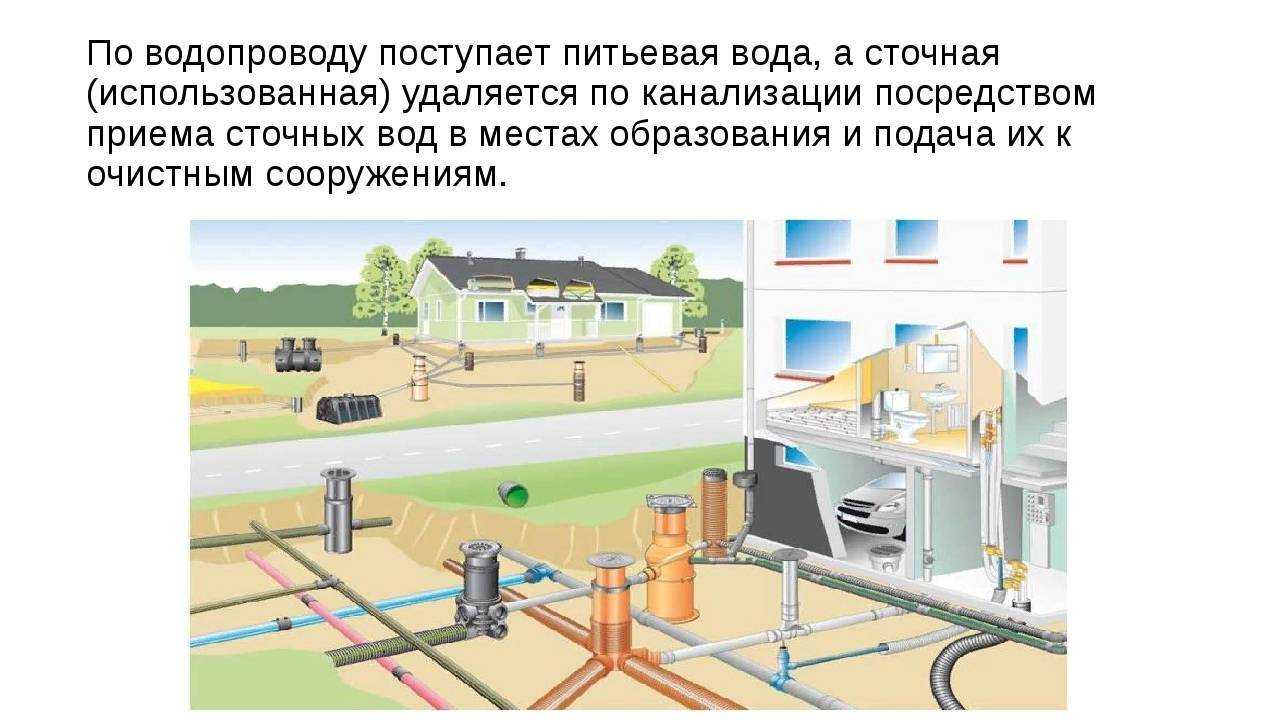

Обе они выполняют общую задачу — удаление бытовых, ливневых или
промышленных стоков. Сети водоснабжения
обеспечивают население и предприятия питьевой и технической водой. Отработанные
стоки необходимо утилизировать. Эти функции совместно выполняют системы
водоотведения и сети канализации.

Некоторые пользователи путаются в понимании обозначений. Часто звучат вопросы — канализация или водоотведение, как правильно использовать эти термины. Рассмотрим их по отдельности:

Какие задачи решает водоотведение

Водоотведение — это комплекс мероприятий, обеспечивающих удаление отработанных жидкостей и прочих отходов, из жилых или промышленных помещений. Часто звучит вопрос — водоотведение — это канализация, или это отдельная, самостоятельная система? Исчерпывающий ответ — это часть канализационной сети, выполняющая прием и передачу стоков в магистральный трубопровод (коллектор). В состав системы входят выпускные гарнитуры сантехнических приборов, внутренние участки систем зданий, дворовые и квартальные сети. Кроме этого, в комплекс включают кровельный водосток, приемные лотки ливневых систем, дренажные трубы.

Единственным
спорным и неясным вопросом является определение границы участка водоотведения.
Начальные точки известны — места приема стоков. А внешняя граница сети
нигде не определена. Вопрос не принципиальный, поэтому никто им всерьез не
занимался.

Что такое канализация

Сети канализования или
канализации обеспечивают прием, транспортировку и утилизацию сточных
жидкостей. Основными задачами сетей является:

прием жидкостей из выпускных элементов сантехники или промышленных установок;
подача стоков на очистные сооружения;
удаление из них вредных или загрязняющих компонентов;
сброс очищенной воды в водоемы.

Вместе с привычным написанием,
иногда встречается термин «канализование».
Точного определения этого понятия нет, поэтому их часто путают. Как правильно, система
канализации или канализования? Правильный ответ однозначен —
система канализации. Это комплекс трубопроводов и колодцев, очистных сооружений
и прочих устройств. Сюда входят ливневые, промышленные и бытовые сети. Они
выполняют схожие задачи, но специфика сбора и очистки воды значительно
отличается. Кроме того, в дождевых линиях допускается сброс условно чистой воды
в экстремальной ситуации. Промышленные комплексы требуют двойной очистки
стоков — перед подачей в общественные сети их сначала доводят
до нужного состояния в локальных ОС.

Канализование — это общее понятие, обозначающее совокупность мероприятий по организации систем удаления стоков. Само по себе оно практически не используется, встречаются только сочетания. Например, понятие «бассейн канализования» обозначает участок населенного пункта или иной территории, где удаление или утилизация стоков производится единым самотечным комплексом. Речь идет именно об охвате территории, обеспечении удаления отработанных жидкостей.

Роль мониторинга и контроля в системе отведения сточных вод

Мониторинг и контроль имеют важное значение в системе отведения сточных вод, поскольку они позволяют следить за качеством и количеством сточных вод, а также обеспечивают правильное функционирование системы. Мониторинг – это систематическое наблюдение за состоянием окружающей среды и сточных вод, которое позволяет получить информацию о содержании вредных веществ и загрязнителей, а также о поведении системы отведения сточных вод

Мониторинг проводится с помощью различных методов, таких как анализы в лаборатории, визуальное наблюдение и измерение показателей качества воды

Мониторинг – это систематическое наблюдение за состоянием окружающей среды и сточных вод, которое позволяет получить информацию о содержании вредных веществ и загрязнителей, а также о поведении системы отведения сточных вод. Мониторинг проводится с помощью различных методов, таких как анализы в лаборатории, визуальное наблюдение и измерение показателей качества воды.

Контроль – это систематическое измерение и проверка параметров для обеспечения соответствия требованиям и нормативам. Контроль проводится на всех этапах системы отведения сточных вод – от сбора и транспортировки до очистки и утилизации. Он позволяет выявлять проблемы и несоответствия, а также предупреждает о возможных аварийных ситуациях.

Мониторинг и контроль обеспечивают следующие преимущества в системе отведения сточных вод:

Раннее выявление проблем и аварийных ситуаций, что позволяет быстро принять меры по предотвращению возможных последствий;
Обеспечение соответствия требованиям нормативной и законодательной базы в области экологии;
Контроль за качеством воды, что особенно важно при существовании водозаборов для питьевых целей;
Оценка эффективности работы системы отведения сточных вод и принятие мер по ее оптимизации;
Снижение риска воздействия на окружающую среду и здоровье населения из-за загрязнения водных ресурсов.

Мониторинг и контроль имеют направления, необходимые для следующих этапов системы отведения сточных вод:

Контроль качества сточных вод на входе в систему;
Контроль работы сети канализационных коллекторов и наледных сооружений;
Контроль качества сточных вод после очистки перед отводом в природные водные объекты;
Контроль состояния приемных труб и наливных сооружений;
Контроль за загрязнением природных водных объектов и исследование состояния окружающей среды.

Таким образом, мониторинг и контроль являются неотъемлемыми частями системы отведения сточных вод, обеспечивая ее надежную и эффективную работу, а также минимизируя отрицательное влияние на окружающую среду и здоровье населения.

Стояк

Описание

Типичный диаметр канализационного стояка — 100 мм. Впрочем, нет правил без исключений:

В домах послевоенной постройки мне доводилось видеть стояки диаметром 150 мм;
В малосемейных домах некоторых планировок кухни снабжаются отдельным стояком диаметром 50 мм.

Стояк прокладывается раструбными трубами с ориентацией раструбов вверх; на уровне перекрытий монтируются тройники и крестовины для подключения гребенок. Ревизии для прочистки предусматриваются:

В подвале, на полметра — метр выше соединения с лежневкой;
На крайних этажах;
В зданиях в пять этажей и выше — через каждые три этажа.

Ревизия на чугунном стояке.

Вверху стояк выводится за пределы кровли и заканчивается сообщающейся с атмосферой фановой трубой.

Засоры

Засор канализации в многоквартирном доме в большинстве случаев является следствием нарушения правил пользования канализацией. Стояк забивают попавшие в него из квартир или с кровли посторонние предметы.

Засор прочищается сверху вниз через ближайшую ревизию.

Ревизия вскрыта для прочистки стояка.

Для прочистки используется уже знакомая нам канализационная проволока. Прочные и габаритные предметы, попавшие в канализацию, требуют особых мер: прочистка осуществляется с кровли через фановую трубу и сводится к пробиванию засора опущенным на веревке ломом.

Нарушение вентиляции

Зимой фановые отводы стояков часто замерзают: оседающие на стенках влажные испарения постепенно снижают просвет до нуля. Тяга же в стояке никуда не пропадает; в результате ароматы канализации начинают насыщать квартиры верхних этажей через негерметичные соединения с сантехническими приборами и нарушенные разрежением, возникающим при смыве в унитазах, водяные затворы.

Намерзшие на стенках стояка испарения.

Проблема решается:

оттайкой стояка. Для этой цели достаточно вылить в фановую трубу ведро горячей воды;
утеплением фановой трубы, исключающим намерзание испарений на ее внутренней поверхности.

Шум

Пластиковые трубы имеют одну неприятную особенность: они делают слышимым малейший шум в стояке. В результате вы слышите слив воды соседями сверху, шум ветра в фановой трубе, стук капель не до конца закрытого крана и прочие раздражающие шумы.

Проблема шума решается двумя способами:

Установкой так называемых бесшумных труб. Они отличаются от обычных добавкой минерального наполнителя, увеличенной толщиной и переменной плотностью слоев;

Устройство бесшумной канализации.

Звукоизоляцией стояка любым рулонным утеплителем, пенопластовой скорлупой или сооруженным вокруг стояка коробом из ГКЛ, стеновых панелей или вагонки.

Нарушение герметичности

Его типичная причина — разрушение чугунного раструба трубы или муфты под весом трубы и вследствие коррозии.

На фото — разрушенная чугунная муфта.

Дефектный участок заменяется с использованием канализационной муфты и компенсирующего патрубка:

Выше и ниже разрушенного раструба делаются два разреза. Расстояние между ними должно быть равно длине компенсатора;
Компенсирующий патрубок надевается до упора на верхнюю трубу;
На нижнюю трубу надевается муфта;
Компенсатор осаживается в раструб муфты;
Все соединения герметизируются.

Виды труб

Заслуживает отдельного внимания следующий момент: канализационные каналы для уличной системы отличаются от тех, которые прокладываются в доме. Они различаются по цвету не просто для разнообразия. Домашние трубы серого цвета изготовлены со стенками толщиной не более 2,7 мм, рыжие для наружных работ со стенками толщиной от 4 мм.

В стандартные комплекты для установки сливной системы для моек и раковин включают гофрированные рукава для отведения стока из раковины в колено гидрозатвора. Для простого обывателя это удобно при монтаже. Но в такой канализационной трубе диаметр уменьшен за счет складок, они же еще создают препятствие для эффективного смыва оседаний механических частиц. Лучше заменить гофротрубу на обычные элементы с гладкими поверхностями.

Строительные работы и материалы

Строительные работы являются важным этапом процесса возведения зданий и сооружений. Они включают в себя широкий спектр задач, начиная от подготовительных работ и заканчивая отделочными и отделкой. На этом этапе применяются различные строительные материалы, которые обеспечивают прочность и надежность конструкции.

Один из важных аспектов строительных работ — выбор подходящих материалов. Современный рынок предлагает широкий спектр строительных материалов, включая кирпич, бетон, металл, стекло, древесину и другие. Каждый материал имеет свои особенности, преимущества и недостатки, поэтому выбор материалов зависит от типа и целей строения.

Одним из популярных и широко используемых строительных материалов является кирпич. Он изготавливается из глины или цемента и имеет высокую прочность и огнестойкость. Кирпич обычно используется для возведения стен и перегородок.

Бетон также является распространенным материалом в строительстве. Он состоит из цемента, песка, щебня и воды. Бетон имеет высокую прочность и устойчивость к различным внешним воздействиям. Он широко применяется для возведения фундаментов, стен, перекрытий и других конструкций.

Металл также играет важную роль в строительстве. Он используется для создания каркасов зданий, перекрытий, фасадов и других конструкций. Металлические конструкции обладают высокой прочностью и устойчивостью к нагрузкам. Они также легко монтируются и обеспечивают долговечность здания.

Стекло является не только декоративным элементом, но и функциональным материалом в строительстве. Оно обеспечивает естественное освещение помещений, а также защиту от неблагоприятных погодных условий. Стекло также может использоваться для создания различных элементов дизайна.

Древесина является традиционным и экологически чистым материалом в строительстве. Она широко используется для создания каркасов зданий, фасадов и внутренней отделки. Древесина обладает высокими теплоизоляционными и звукоизоляционными свойствами, что делает ее популярным выбором для жилых строений.

Выбор строительных материалов зависит от многих факторов, включая стоимость, прочность, устойчивость к воздействию окружающей среды, долговечность и эстетические предпочтения

Важно учитывать эти факторы при выборе материалов для строительства зданий и сооружений

В итоге, строительные работы и материалы играют важную роль в процессе возведения зданий и сооружений. Правильный выбор материалов и качественное выполнение работ обеспечивают прочность, надежность и долговечность конструкции.

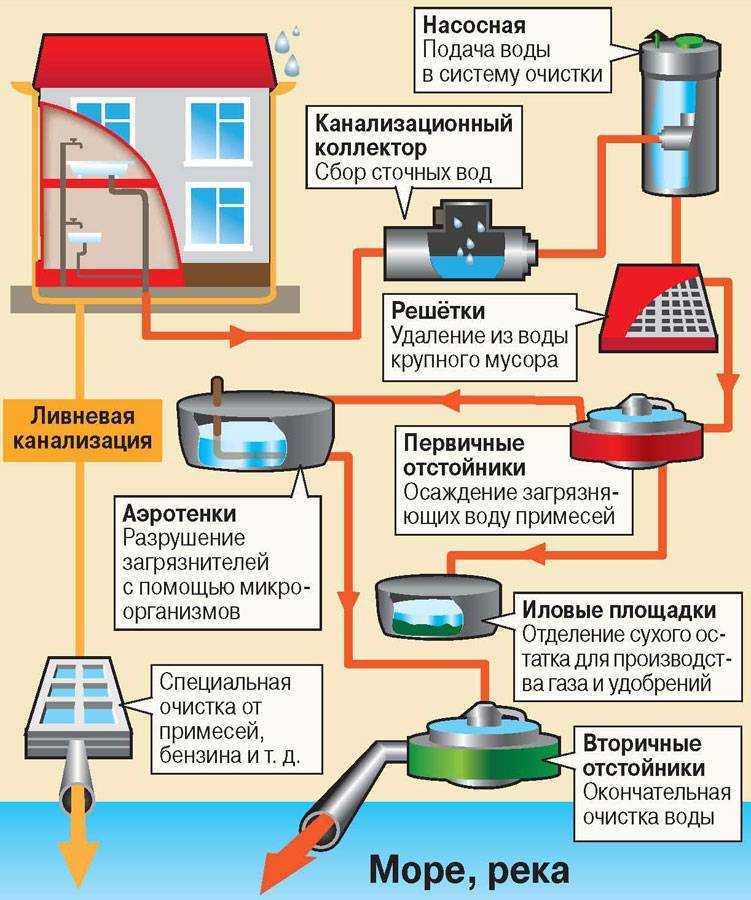

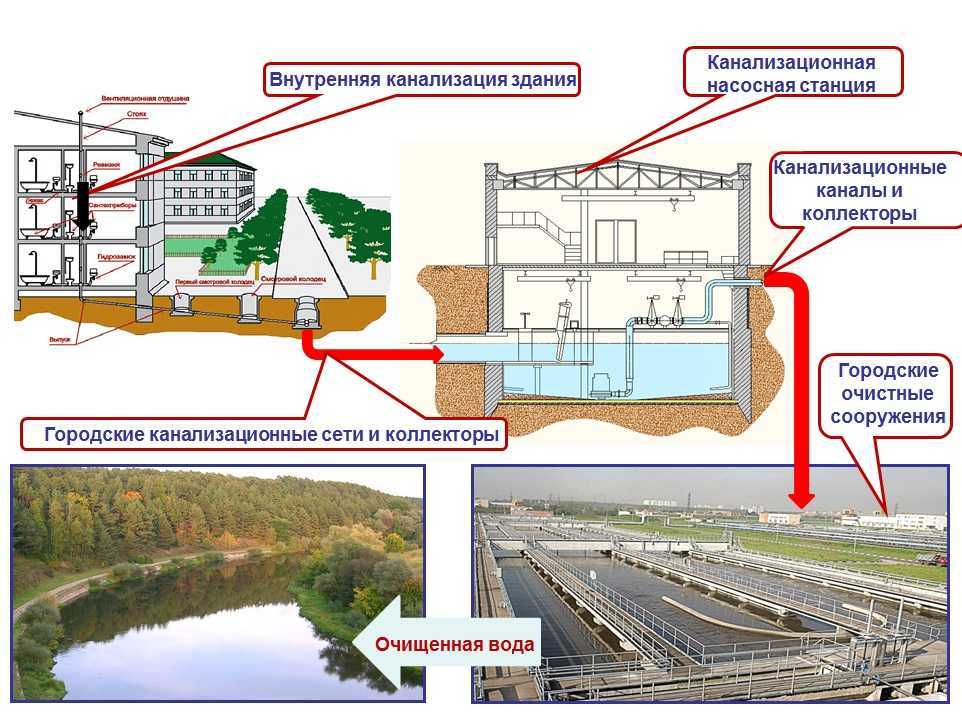

Принцип работы городской канализации

Городская хозяйственно-бытовая канализация является наружной канализацией для систем водоотведения в частных и многоэтажных домах. Она является сложной инженерной системой, предназначенной не только для отвода, но и для утилизации бытовых сточных вод. Такая система устроена достаточно просто и работает по безнапорному принципу естественного отвода стоков.

Центральная канализация состоит из:

Канализационных колодцев;
Трубопроводных сетей;
Уличных, районных и городских коллекторов с насосными станциями перекачки;
Очистных сооружений.

Канализационные колодцы располагают у любого здания. Именно они являются защитными механизмами, которые оберегают систему от засоров. Коллекторы представляют собой инженерные сооружения, собирающие сточные воды от двух и более линий. Сточные воды могут перемещаться по коллекторам как самотеком, так и с помощью насосного оборудования. Это зависит от особенностей рельефа.

Они выполняют механическую, биологическую и химическую очистку стоков. После этого стоки отводятся в ближайшие водоемы или реки. При этом работники сооружений всегда контролируют качество очищенной воды. Большинство очистных сооружений имеют свои лаборатории.

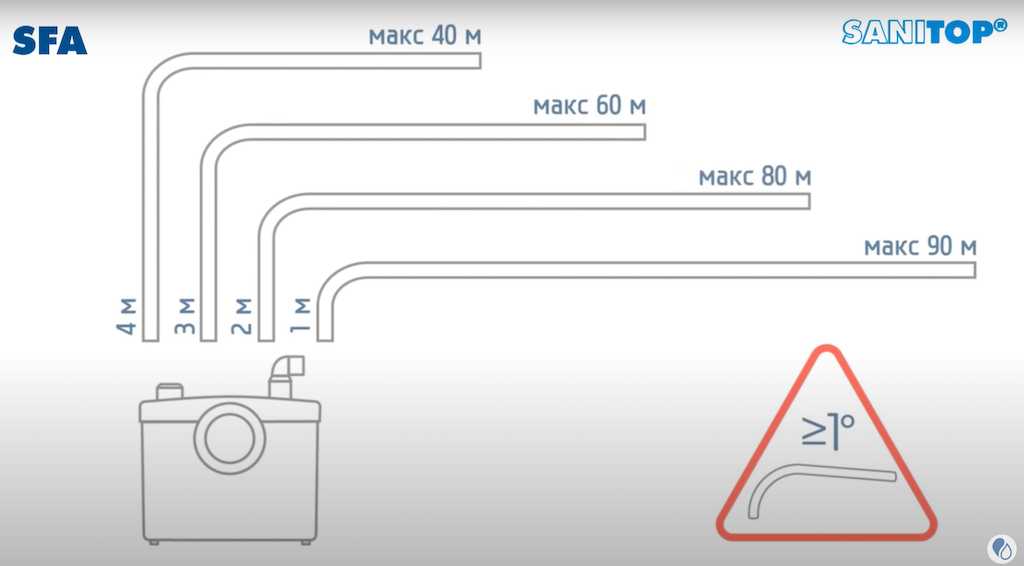

Что представляет собой напорная канализация

Основным отличием напорной канализации от безнапорных систем является
независимость от угла наклона трубопроводов. Стоки перемещаются под действием
специального грязевого (фекального) насоса, который способен измельчать
органику и поднимать пульпу на нужную высоту. Проще говоря, напорная канализация — это
система перекачки отходов с одного уровня высоты на другой. С точки зрения
конструкции, это сеть герметичных трубопроводов, перемещающих стоки от насоса до приемного резервуара.
Существует 2 основных
вида:

система с самотечной подачей отходов в колодец-отстойник;
сеть с подачей стоков под давлением во всех частях.

Специалисты рекомендуют по возможности использовать первый вариант — он дешевле и надежнее.

Преимуществами таких систем принято считать:

нет необходимости делать глубокие траншеи. Это снижает объем и стоимость земляных работ;
не требуется соблюдение уклона для труб. Они прокладываются исходя из условий рельефа;
давление в напорной канализации способствует самоочистке внутренней полости труб при перекачке стоков. Нет опасности заиливания и появления засоров;
не требуется установка труб большого размера, как это делается в самотечных системах. Учитывая разницу цен, это существенный плюс. Для перекачки под давлением обычно используют трубы диаметром 80 мм, совместимые с патрубками грязевых насосов.

К недостаткам принято относить:

использование оборудования зависит от наличия электропитания. Перебои, внезапные отключения останавливают систему, что в зимнее время грозит разморозкой труб;
сумма расходов на создания комплекса довольно велика.

Недостатки довольно серьезные, но
отсутствие других вариантов вынуждает пользователей мириться с ними.

Как работает канализация

Канализация отводит воду из унитаза, раковины, ванны, стиральной и посудомоечной машин и других приборов. Эта вода содержит органические примеси размером от сотых долей миллиметра до нескольких сантиметров. Состав и количество примесей различны, поэтому канализационная система должна быть рассчитана таким образом, чтобы сточные и фекальные воды могли протекать без задержек.

Метод расчета описан в СНиП 2.04.01-85. Если упростить формулы, то правильный уклон зависит от скорости потока сточных вод и фекалий и диаметра труб. Для тонких труб (40-50 мм) уклон соответствует 2-3 см на метр длины, для толстых труб (90-110 мм) – 1-2 см. Если уклон меньше, крупные фрагменты фекалий и сточных вод застревают в стыках труб, а мелкие фрагменты цепляются за неровности и шероховатости труб.

Низкая скорость потока не позволяет воде разбить застрявшие или прилипшие фрагменты, что приводит к засорам. При большом уклоне скорость движения воды увеличивается, поэтому фрагменты ударяются о неровности с большей силой, в результате чего некоторые из них прилипают к трубам и образуют засор. Еще одним неприятным признаком большого уклона трубы является повышенный шум при сливе воды.

Уклон – это разница между высотой отверстия для приема вода в горизонтальный коллектор (лежак) и приемного отверстия стояка. Таким образом, уклон зависит от высоты отверстия стояка, уровня пола и высоты входа в стояк над уровнем пола.

Виды внутренних водостоков

Внутренние водостоки – это система трубопроводов и каналов, предназначенных для сбора и удаления сточных вод из зданий. В зависимости от их функционального назначения и местоположения в здании можно выделить несколько видов внутренних водостоков:

Водоотводные трубопроводы – основной компонент системы внутренних водостоков. Они предназначены для сбора и отвода сточных вод от мест использования, таких как раковины, ванны, унитазы и т.д. Водоотводные трубопроводы могут быть изготовлены из различных материалов, таких как металл, пластик или керамика.
- Внутренние водостоки из металла – использовались в прошлом, но постепенно уступают место пластиковым аналогам. Металлические трубы обладают определенными преимуществами, такими как прочность и устойчивость к высоким температурам, но они также имеют недостатки, например, подвержены коррозии.
- Внутренние водостоки из пластика – наиболее распространенный вариант в настоящее время. Пластиковые трубы дешевы, легки и устойчивы к коррозии. Они также обладают гладкой поверхностью, что способствует улучшению процесса стока сточных вод.
- Внутренние водостоки из керамики – применяются реже, но обладают высокой прочностью и долговечностью. Керамические трубы обычно используются в специальных случаях, например, при необходимости высокой огнестойкости.
Ливневые трубопроводы – предназначены для сбора и отвода воды с поверхности кровли и других открытых пространств здания. Они помогают предотвратить затопление и повреждение здания в результате стока дождевых вод. Ливневые трубопроводы обычно выполняются из пластика и имеют больший диаметр по сравнению с водоотводными трубами.
Вентиляционные трубы – необходимы для поддержания правильного вентиляционного режима в здании. Они выпускают запахи и газы, возникающие при использовании воды, за пределы здания. Вентиляционные трубы обычно прокладываются от канализационного колодца к крыше здания и имеют специальные вентиляционные устройства для предотвращения попадания воды в систему.

Внутренние водостоки являются важной частью инженерных систем здания. Эффективная работа системы водостоков позволяет поддерживать комфортные условия проживания и работы в здании, а также предотвращает негативные последствия, такие как затопление и повреждение конструкций
