Фундамент для забора с кирпичными столбами: схемы и видео

Виды опорно-столбчатых фундаментов

Перед выбором основы проводится ряд исследований местности. Анализируется почва, уровень пролегания грунтовых вод, определяется тип будущей конструкции. Учитываются также ветровая, снеговая и сейсмическая нагрузки. От того, насколько тщательным был анализ условий и факторов, зависит прочность возводимого сооружения и его срок службы.

В зависимости от применяемых материалов различают следующие виды основ:

  • Из кирпича. Наиболее простой вид. Подходит для возведения легких построек на плотном грунте (например, сухая песчаная почва).
  • Стальные трубы. Такая основа обладает наибольшей несущей способностью. Толщина стен труб должна быть не меньше 4 мм. При закладке в землю обязательно нужно нанести антикоррозийное покрытие.
  • Асбестовые трубы. Наиболее бюджетный вариант. Они заполняются бетоном, внутрь вставляется арматурный каркас. Трубы должны быть не меньше 20 см по внешнему диаметру. Фундамент из асбестовых труб отличается надежностью и устойчивостью.
  • Монолитный бетон. Потребуется опалубка из досок. В нее помещается арматура, заливается бетон.
  • Бетонные блоки. Благодаря своей простоте и скорости возведения, такой вариант пользуется наибольшей популярностью. К строительству конструкции можно приступать уже на следующий день после возведения фундамента.
  • Деревянный (бревна). Этот тип используется довольно редко из-за множества недостатков. Он сильно подвержен гниению, повреждению грунтовыми водами и насекомыми. Несущая способность такой основы невелика.

По глубине различают заглубленный, мелкозаглубленный и поверхностный фундаменты.

Заглубленный

Основа закладывается на 20-30 см ниже уровня промерзания почвы. Если не выполнить это требование, то во время заморозков столбы могут выдавливаться – возникнет деформация и перекос всего строения. На форумах можно встретить случаи, когда из-за вспучивания почвы или промерзания углы зданий просто повисали в воздухе.

Мелко заглубленная основа

Используется на песчаном или супесчаном грунте. Заглубление делают на 50-70% от глубины промерзания почвы. Также на пучинистых почвах используют такой прием: выбирается глинистый грунт до глубины промерзания. Далее выкопанная траншея на треть заполняется песчано-гравиевой смесью. И тогда можно делать мелко заглубленный фундамент.

Поверхностный (незаглубленный)

Используется на прочном скальном грунте. Такую основу сделать проще всего. Но нужно тщательно проверить и продумать устойчивость всей конструкции.

Выбор фундамента

Прежде чем начинать строительство, стоит изучить устройство фундамента и познакомиться с видами монолитов. Знание особенностей конструкций поможет сделать правильный выбор.

Виды фундамента

Рассмотрим виды оснований, их применение и технические параметры.

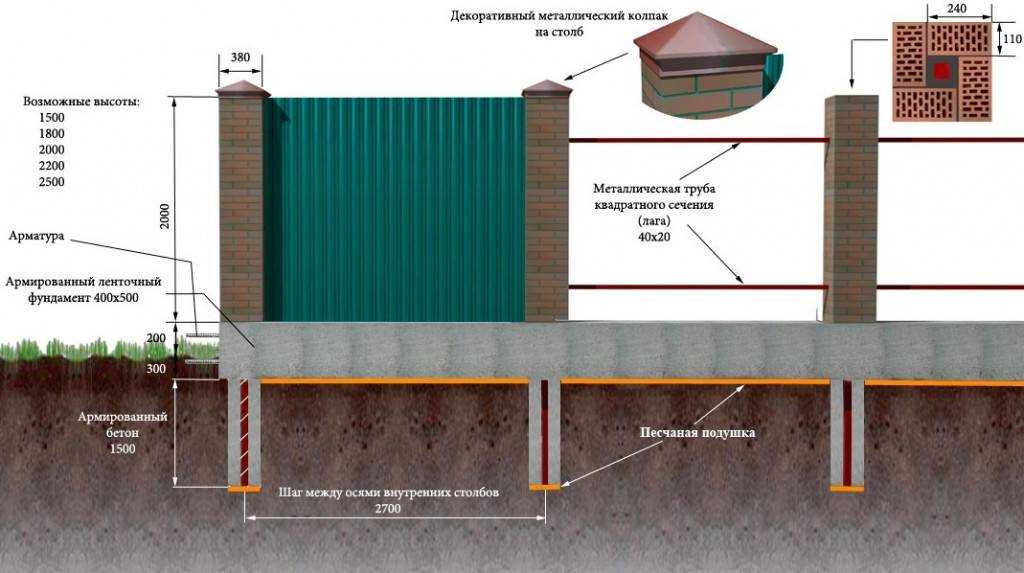

Ленточный

Ленточный фундамент используют для тяжелых конструкций, построек из кирпича, блока. Выглядит он, как бетонная лента. Монолит применяют на грунте с хорошей несущей способностью.

Подготовка перед окончательным монтажом

Для строительства нужно:

  • вырыть траншею шириной 40 см, глубиной 50 см;
  • на дно уложить песчано-гравийную подушку толщиной 15 см. Смесь тщательно утрамбовать;
  • выставить опалубку;
  • связать арматурный каркас из арматуры диаметром 8–10 мм;
  • установить металлические опоры под кирпичные колонны на расстоянии 2–3 м. Используют профильную трубу 50х50 мм или толстостенную круглую трубу диаметром 40 мм и выше;
  • готовую конструкцию заливают бетоном М200.

Опалубка перед бетонированием

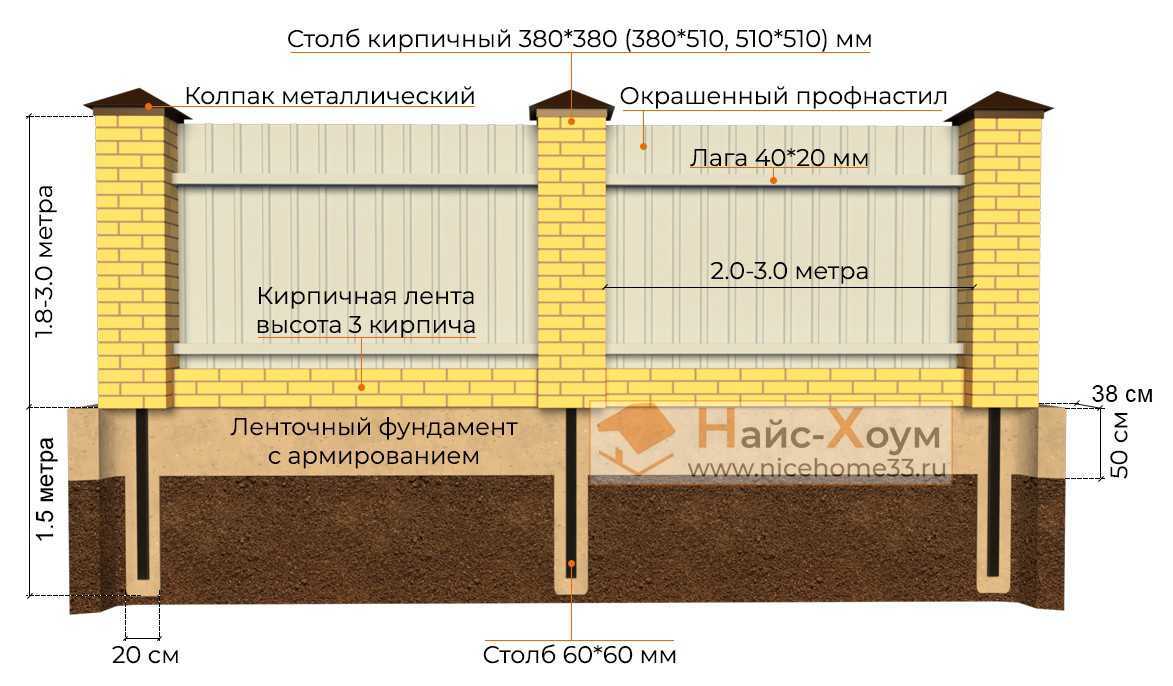

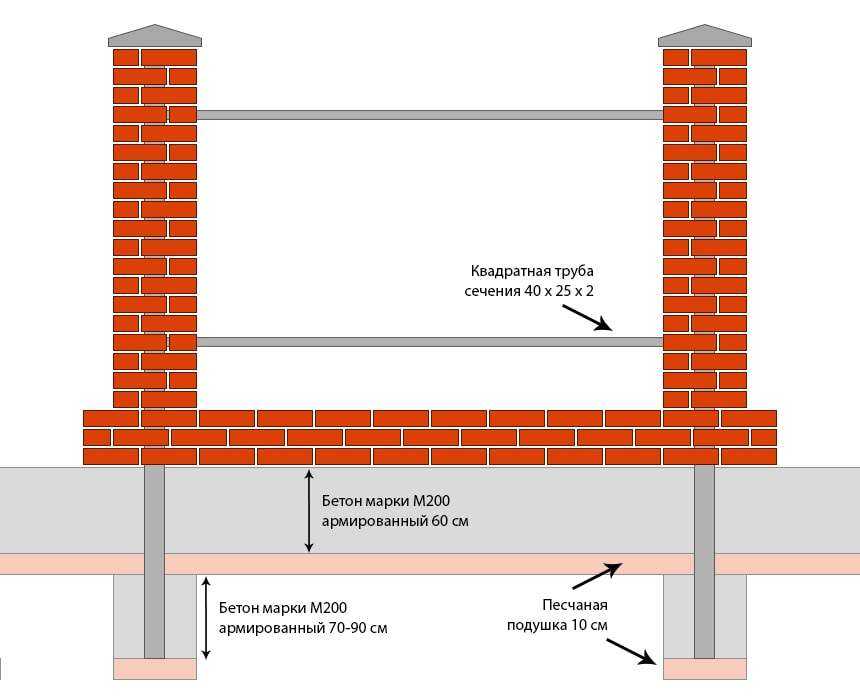

Столбчато-ленточный

Применяют на глинистой, торфяной или рыхлой почве, используют для тяжелых комбинированных ограждений. Для строительства применяют технологию, аналогичную при изготовлении ленточного монолита, меняются только размеры фундамента:

  • роют траншею шириной 40–50 см, глубиной 80 см;
  • в местах, где устанавливают столбы, бурят скважину глубиной 1,2–1,5 м.

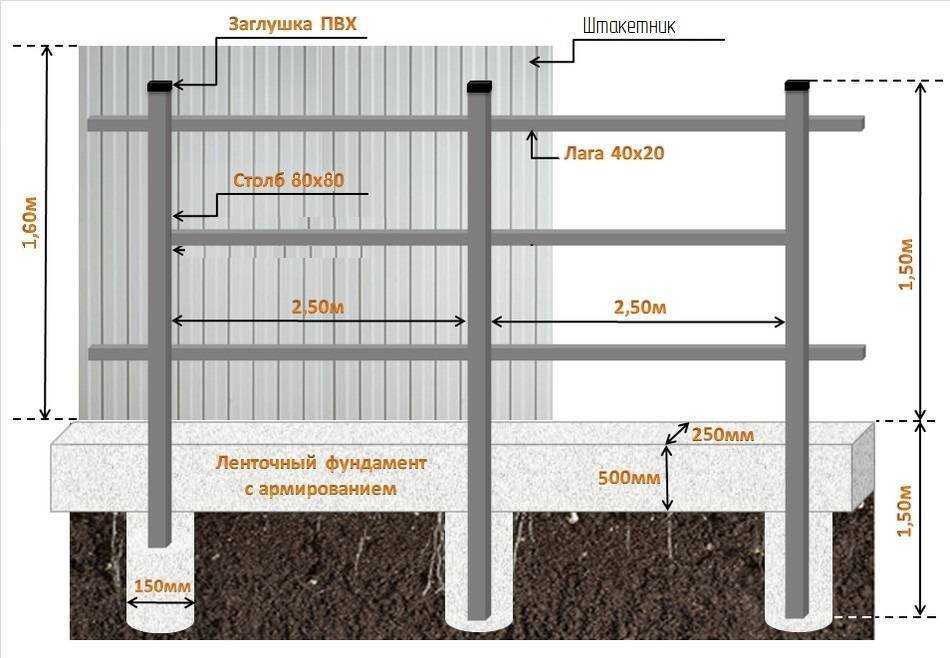

Схема установки профлиста на основание

Столбчатый

Он выглядит как отдельно залитое основание под колонну. Применяют для легких комбинированных заборов. Для строительства нужно:

  • вырыть лунку глубиной до 1,5 м, шириной 40 см;
  • дно засыпать слоем песка и гравия толщиной 15 см;
  • вставить трубу, у основания горизонтально приварить куски арматуры по 25 см для лучшего сцепления с бетоном. Для столбиков используют профильную трубу 50х50 мм или аналогичных размеров круглую трубу;
  • залить бетоном.

Схема столбчатого основания

Что влияет на выбор фундамента

Чтобы избежать неприятностей, связанных с деформацией забора, нужно учитывать:

  • вес конструкции;
  • тип почвы;
  • глубину промерзания почвы.

В процессе работы

Вес

Вес зависит от материала, из которого сделан забор. На строительство двух столбов и двухметрового пролета высотой 2 м, выложенного из кирпича, уходит 0,3 м3 бетона и 0,7 м3 кирпича общим весом 1700 кг.

Такое ограждение тяжелое, для него делают ленточный или комбинированный фундамент.

Для забора из профнастила, дерева или металлических решеток достаточно забетонировать столбы, а для надежности – связать лентой небольшого заглубления.

Ограждение из профлиста

Грунт

Важно учитывать грунт, на котором делают бетонную основу. На песчаном или торфяном грунте лучше использовать ленточный монолит шириной 25 см, глубиной 40 см

Марка бетона – М200.

На глинистой поверхности – ленточный или комбинированный. Ширина фундамента – 25 см, глубина – 50 см. Глубина лунок под колонны – 1,5 м. Марка бетона – М200.

На супеси используют монолитную ленту шириной не менее 25 см, глубина фундамента – 50 см. На дно укладывают песчаную подушку. Марка бетона – М200.

Глубина промерзания почвы

Фундамент заливают ниже отметки промерзания почвы, в противном случае конструкция может деформироваться.

Установка каркаса

В том случае, когда уровень промерзания низкий, применяют плавающий тип фундамента. Роют траншею глубиной 60 см. На дно засыпают слой щебня толщиной 10 см, тщательно утрамбовывают. Остальной объем ямы засыпают песком и уплотняют.

На подушку заливают монолитную армированную ленту высотой 40 см и шириной 30 см в зависимости от конструкции забора. Армируют монолит арматурой диаметром 10–12 мм.

Это основные условия для правильной оценки ситуации, чтобы решить, какое основание для забора с кирпичными столбиками выбрать.

У частного дома

На видео подробно рассказывается, как сделать столбчатое основание.

Технологические принципы возведения

Процесс обустройства основания включает такие этапы:

  • установка опорных элементов;
  • формирование железобетонной связки, деревянного или металлического ростверка;
  • укладка блочной или кирпичной ленты.

Такое разделение связано с возможностью непрерывного выполнения работ на каждой стадии.

Установка опорных столбов

Заглублять столбы нужно на 30-40 см ниже предполагаемого уровня промерзания почвы. Пошаговая инструкция по монтажу опор описывает такие действия:

  • удаление растений и выравнивание отведенного под строительство участка;
  • определение мест расположения свай и конструкции ростверка;
  • выкапывание или бурение углублений;
  • обустройство песчаной засыпки, заливка бетонного раствора до уровня нижней опорной плиты;
  • организация гидроизоляционного слоя, препятствующего разрушению фундамента под воздействием влаги;
  • монтаж несъемной опалубки или готовых колонн;
  • сваривание и размещение арматурных каркасов;
  • заливка бетонного раствора в опалубку или трубы.

При бетонировании учитывают необходимость расширения подошвы сваи до размера, превышающего диаметр самого столба в 2 раза. Заливка раствора выполняется в 2 этапа.

Предварительно обустраивают подошву, выжидают несколько суток. После застывания основания заливают опоры.

Монтаж ростверка

При незначительном заглублении ростверка работы начинают с выкапывания траншеи. Высота бетонной ленты должна составлять 40-60 см.

Процесс строительства включает такие этапы:

  1. Сборка опалубки. Конструкцию сооружают из элементов нужных размеров. На этом этапе используют доски или фанерные щиты. Собранную опалубку покрывают полиэтиленовой пленкой или рубероидом. Такой материал препятствует выведению воды из бетонного раствора.
  2. Изготовление армирующего каркаса. Конструкцию собирают по составленной заранее схеме. Все элементы укладывают в опалубку и соединяют со струнами столбов, выступающими на высоту 30 см. Арматурные прутья сваривают между собой.
  3. Заливка бетона. Смесь укладывают послойно. Работы нужно распланировать так, чтобы все действия были выполнены за 1 день. Надземную часть ленты строят из блоков или кирпича. Это позволяет создать дополнительный защитный слой между подземной и опорной частью основания. Опалубку удаляют через 2-3 дня после застывания бетона.

На последнем этапе поверхности ростверка обмазывают битумной мастикой или покрывают рулонными гидроизоляционными материалами.

Виды заборов

Из бетона можно построить несколько типов ограждений:

  • Монолитный тип, выполняемый без столбов и представляющий собой целостную конструкцию.
  • Собранный из панелей – удобный вариант быстро оградить участок.
  • Ажурный забор из бетона – красивый вариант, имеющий высокую декоративную ценность.
  • Двухсторонний – декоративные элементы представлены с обеих сторон сооружения.

Фотогалерея

Важно определиться, какой из видов подходит для вашего участка. Они могут служить надежной преградой либо выполнять только декоративную функцию или совмещать оба предназначения

Из панелей

Для этих целей приобретаются декоративные панели. При желании можно изготовить их самостоятельно.

Панели декоративного бетонного забора

Дополнительно понадобятся столбы, которые покупаются или отливаются вручную, и способы крепления.

Размеры секций зависят от того, для каких целях их применяют. Они могут быть полностью сплошные либо часть из них составляет решетка, выполненная из бетона. Наличие секций облегчает транспортировку и установку.

Виды панелей бетонного забора

Современные технологии и фантазии дизайнеров позволяют выпускать панели разных размеров, форм и расцветок с применением интересных декоративных элементов.

Для повышенной прочности ограждения должны быть изготовлены из тяжелого бетона с высоким показателем морозоустойчивости.

Изготовление декоративного бетонного забора – дело трудоемкое. Чтобы сократить время на постройку заказывают готовые секции. Цены на них бывают разные в зависимости от дизайна.

Панели из декоративного бетона бывают односторонние и двусторонние:

  • Односторонние эконом-класса панели могут обойтись от 250 руб. за секцию в зависимости от производителя.
  • Двухсторонний декоративный забор из бетона стоит от 600 руб. в зависимости от производителя и класса.

Установка декоративного бетонного забора:

Ограждение из блоков

Этот вариант по внешнему виду похож на кирпичную кладку, только сами блоки больше в размерах.

Для строительства необходимо приобрести декоративные бетонные блоки. Их укладывают в определенном порядке, а для крепости сцепляют между собой раствором. Такой забор сверху заделывают обычной или декоративной штукатуркой. Можно выложить и плиткой под камень.

Для строительства не используют столбы, однако лучше доверить кладку профессионалу, чтобы она была ровной, прочной и простояла долго, не теряя своих свойств.

Такой тип ограждения стоит дороже, чем секционный вариант. К нему потребуется установка фундамента. Положить его надо и с учетом перепада высоты, чтобы он получился ровный.

Самостоящий забор

Этот забор состоит из бетонных плит, как правило, с широким основанием, которые устанавливаются без использования фундамента.

Вместо широкого основания бывают шипы.

Такие заборы часто используются как временный вариант – они не несут особой декоративной ценности.

Их преимущество – возможность убрать в любое время.

Двухсторонние заборы

Такой вариант используется, если необходимо, чтобы декоративный вид был с обеих сторон. Заборы бетонные двухсторонние декоративные могут быть как сплошные, так и частично сквозные.

Изготавливаются они обычно из секций или панелей.

Такой вид ограждения прочный, а участок с ним приобретает ухоженный вид. Бывают двусторонними и блочные ограды – их дизайн зависит от фантазии.

Расчет основных параметров для установки столбов своими руками

Перед тем, как рассчитать количество необходимых строительных материалов (столбов, цемента и других), следует точно определить параметры будущего забора – его продолжительность, высоту, интервал установки опорных стоек и так далее. Это делается поэтапно.

  1. Общая длина ограждения измеряется рулеткой по периметру. Что касается высоты забора, то, как правило, строить изгородь выше 2,5 метров считается нецелесообразным. Наиболее популярная высота – 2 метра. При использовании металлических столбов шестиметровую трубу при установке опор, таким образом, можно разделить на две части без отходов (с учетом заглубления в грунт).
  2. Определение высоты ограды производится с учетом того, что стойка как минимум на треть должна быть погружена в землю. Это делается для обеспечения прочности будущего заграждения. Так, если планируемая высота забора – 2 метра, то подземная часть должна составлять 1 метр, а общая длина опоры – 3 метра.
  3. Исходя из расстояния между столбиками, исчисляется их необходимое количество.

Основы расчета

Для того чтобы заградительное сооружение прослужило отведенный ему срок и не доставило проблем в будущем, важно не пренебрегать расчетом ключевых характеристик. Нужно вычислить:

  • через какое расстояние нужно ставить столбы для забора;
  • на какую глубину опускать опорные столбы;
  • высоту, толщину и длину секций и стоек с учетом потенциальной нагрузки на фундамент;
  • перечень и количество основных и вспомогательных материалов.

Если неверно выполнить расчеты на этапе проектирования, в будущем это может «аукнуться» покосившимися и растрескавшимися опорами. Если итоговая конструкция – легкая, исправить ошибку будет несложно. А вот монументальные столбы с большой вероятностью придется перестраивать полностью, что повлечет серьезные финансовые и временные затраты.

От чего зависит оптимальное расстояние между столбами забора

Материал, из которого выполнен забор (и опоры, и секции) – главный фактор, определяющий расстояние между столбами. Этот показатель зависит и от высоты сооружения. Чем выше ограждение, тем большая весовая и ветровая нагрузка приходится на фундамент, и тем более прочной должна быть конструкция. Соответственно, и опоры должны расставляться чаще. С другой стороны, выбор более надежного способа установки стоек в грунт позволяет расширить их интервал.

В расчет должно браться расположение угловых опор, а также тех, которые обрамляют ворота и калитку. При этом рекомендуется стремиться к равной длине секций по всему периметру забора.

А почему бы не поставить стойки на меньшем расстоянии? Причин несколько. Во-первых, это создаст неоправданно большую нагрузку на фундамент, во-вторых, забор будет хуже противостоять порывам ветра. Наконец, это повлечет ненужные расходы и ухудшит внешний вид сооружения.

С другой стороны, урежение столбов отрицательно скажется на прочности конструкции. При использовании поперечных лаг возрастет нагрузка на опоры, что потребует возведения более массивного фундамента. И это тоже не добавит красоты. Вот почему необходимо соблюдать «золотую середину».

От чего зависит глубина установки

При расчете глубины ямы для установки столбов забора необходимо прийти к оптимальному балансу. С одной стороны, чем глубже в грунт помещается опора, тем прочнее становится конструкция, с другой – с каждым дополнительным сантиметром увеличиваются расходы, и зачастую избыточное укрепление является излишним. На искомое значение влияют такие факторы:

  • параметры забора (стоек и полотна). Глубина прямо пропорционально зависит от высоты и веса элементов. Так, если планируется устанавливать фальш-столбы (представляющие собой имитацию кирпичных) на опоры для забора, то потребуется значительно меньшее отверстие, чем для настоящей кирпичной кладки;
  • ветровая нагрузка. Она определяется прозрачностью ограды (для кованых, решетчатых и сетчатых секций она ниже) и климатическими особенностями региона;
  • характеристики почвы – тип, глубина промерзания, уровень грунтовых вод и другие.

Как установить

Чтобы установить столбы для дачного ограждения подобного типа необходимо пробурить скважину, которую впоследствии заливают раствором бетона. Далее потребуется установить прочную стальную арматуру. Следите за тем, чтобы она стояла строго вертикально. Она должна выходить из земли приблизительно на 35 см. Если возникнет необходимость, ее можно удлинить при помощи сварки.

Блоки нужно аккуратно надевать на прутки арматуры. Чтобы придать конструкции прочности, между наборными элементами применяют раствор бетона. Однако помните, что шву не стоит быть более 12 мм. Этим же раствором нужно залить внутреннее пространство опоры, которое образуется этими составными частями.

Подведем итоги

Забор на дачном участке – это всегда очень актуальная конструкция. Если вам нравятся варианты из бетона, но вы ограничены в бюджете, предпочтите оградки с наборными столбами. Они так же красивы, как и опоры из кирпичной кладки, но также прочны как монолитные бетонные столбики.

Видео в этой статье расскажет о том, как последовательно выполнить все этапы сооружения наборной опоры для оградительной конструкции на дачном или загородном участке.

Установка деревянных столбов для навеса

Деревянные столбы можно установить на столбчатый фундамент, изготовленный из бетонных монолитных столбов или готовых блоков. Закладки размещаются на глубину 50 см, а затем к ним прикрепляются деревянные опоры с помощью металлических пластин или иных крепёжных элементов. Такая система позволит предотвратить загнивание дерева при контактах с землей, и навес сможет прослужить дольше.

Выбор материала и способ установки зависит от выбранной кровли. Одним из самых лёгких вариантов является поликарбонат – этот материал оказывает относительно небольшую нагрузку на основание навеса.

Он позволяет создавать конструкции арочной и многоугольной формы, навесы могут иметь разнообразную расцветку. В качестве кровли также может использоваться профлист, мягкая черепица и другие материалы.

Источник статьи: https://1drevo.ru/page/kak-vyrovnjat-stolby-dlja-navesa-tehnologija-ustanovki-stolbov

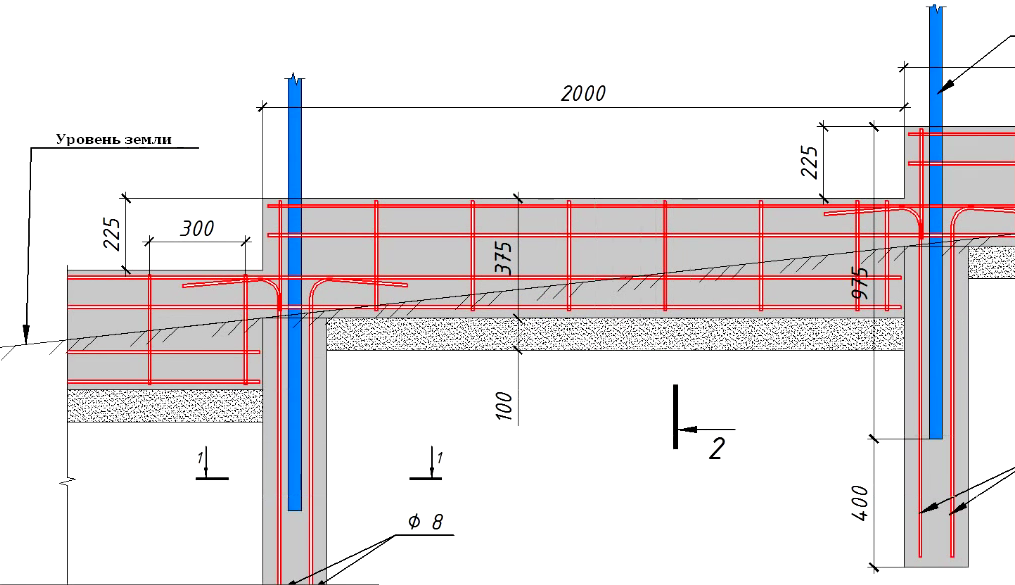

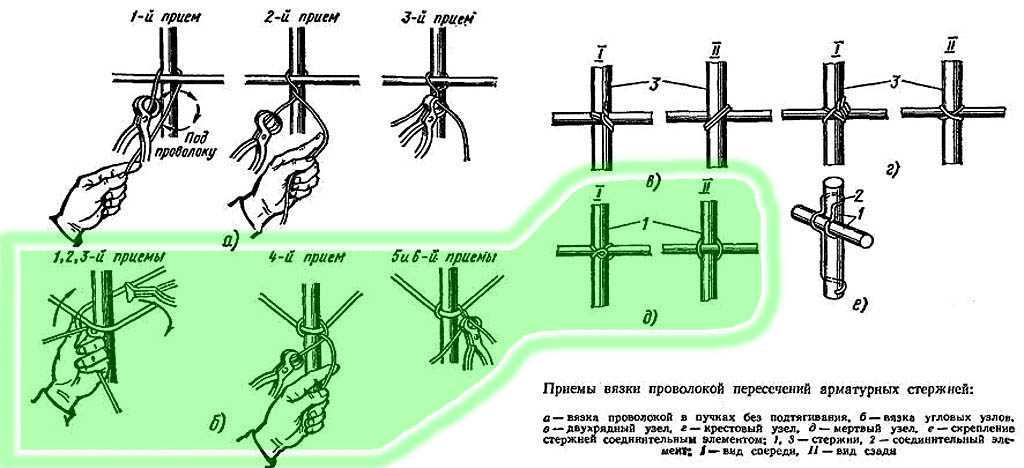

Армирование

Армирование — вот главное отличие столба фундамента от сваи. Столбу обязательно требуется стержень. Плюс армирование по окружности. А для сваи все это — лишний расход железа.

Нагрузки, которые приходятся на столб, сдвиговые. Им-то и сопротивляется центральный столбовой стержень, не давая горизонтальным грунтовым подвижкам «срезать» со столбов все, что на них стоит.

Еще одна столбовая особенность — четное количество вертикальных ветвей каркаса. Это нужно для большей прочности конструкции. При этом расстояние между вертикальными связями должно быть 150-200 мм. А шаг горизонтальных стяжек — вдвое больше.

На вертикали идет алюминиевая арматура в 10-12 мм. А на горизонтали — катанка в 6 мм. Обводка же производится по следующей схеме:

Если под ростверк или рандбалку, тогда из столбового оголовка выпускаются концы стержней на 15-20 см, а в центре еще выше. Поэтому лучше сразу боковые вертикали отрезать подлиннее. А если речь идет о деревянном венце, то, наоборот, выпускается центральный стержень.

Чтобы возвести деревянный дом или легкую хозяйственную постройку на придомовом участке, вполне достаточно оказывается столба в асбестоцементной трубе диаметром в 150 мм. И такие столбы армируются только по центру. И не стержнем, а круглой стальной трубой с толщиной стенки в 2 мм (диаметром 70-80 мм) — она тогда вместе с оболочкой станет работать как мощный удерживающий каркас.

Пошаговая инструкция по монтажу

Ниже разберем процесс строительства самостоящего ограждения и на стаканах.

Самостоящего ограждения

Заливка фундамента для самостоятельно стоящей конструкции редко бывает нужна. Но для поднятия и установки плиты на подготовленное место не обойтись без привлечения спецтехники.

Вес плиты самостоящего забора почти 2 т, поэтому, если грунт рыхлый, то его нужно непременно уплотнить. При ведении работ в зоне, где проходят линии электропередач, получение разрешение на ведение работ на данной территории обязательно.


Работы выполняются в следующем порядке:

  1. Формируется неглубокая траншея для будущего забора глубиной 10-15 см. Ее ширина должна быть на 25 см больше ширины подошвы-основания.
  2. В траншею укладывается песок слоем 5 см и хорошо утрамбовывается.
  3. Сверху песка засыпается мелкий гравий и тоже уплотняется.
  4. На подготовленный участок при помощи подъемной машины устанавливаются бетонные секции.
  5. Панели по закладным элементам скрепляются сваркой.

На стаканах

При установке плит на стаканы тоже нужен подъемный кран. Если работы будут вестись в районе ЛЭП, то потребуется разрешение на выполнение работ в опасной зоне.

Работы выполняются в следующем порядке:

  1. На местность наносится план-разметка, указывающая, где будет стоять ограждения.
  2. Колышками отмечаются места, в которые будут вмонтированы стаканы-опоры.
  3. Подготавливаются ямы в земле под стаканы подходящего размера глубиной 0,5 м.
  4. Если стаканы не погружены в грунт, то формируется подушка из песка и гравия толщиной 30-40 см.
  5. В установленные на свои места стаканы, при участии подъемной техники, вставляются плиты.
  6. Плиты и стаканы скрепляются друг с другом цементным раствором, который заливают между плитами и опорами, дополнительно соединяя при помощи железных закладок и сварки.

Установка бетонных плит с фартуком и без него отличаются одна от другой. Плиты с фартуком применяются в том случае, если стаканы не утоплены в грунт и остается пространство между землей и плитой. При установке стаканов в грунт, плиты выбираются без фартука, а для закрытия зазора между плитой и землей делается опалубка.

От чего зависит глубина закладки столбов

Заглубленный конец опоры должен обеспечивать восприятие собственного веса, боковой нагрузки от ветров и других динамических воздействий.

В местности, где почвы сложены из водонасыщенных глин и суглинков, мелких пылеватых песков, столбы дополнительно испытывают силы морозного пучения. При замерзании и увеличении в объеме грунты стремятся вытолкнуть стойки наружу, а при весеннем оттаивании происходит обратный процесс. Высота колебаний может достигать 30 см.

Если уровень грунтовых вод на участке низкий (ниже 3 м) или проложен хороший дренаж, пучинистые свойства почв проявляются в меньшей степени. Но при дождливой осени и морозной зиме риск все равно сохраняется. Не пучинятся только крупные пески или гравий, поэтому их используют для подсыпки подошвы фундаментов, опор и других конструкций.

Факторы, которые нужно учитывать при установке столбов:

  • вес конструкции — чем больше, тем глубже делают котлован;
  • характеристики грунта — механический состав, УГВ, прочность, наличие каменистых включений;
  • расположенные вблизи водоемы — при сезонных паводках они могут выходить из берегов и подтапливать ограждения;
  • рельеф — на холмистой местности при большом перепаде высот возможно опору придется усиливать;
  • материалы для изготовления секций забора, — некоторые из них увеличивают вес конструкции или ее парусность;
  • шаг установки — с его увеличением растет и нагрузка.

Как забетонировать столбы быстро?

С помощью описанного ниже алгоритма можно с легкостью установить опоры под столбы. Технология называется классической и предусматривает применение морозостойкого гранитного щебня. Специалисты рекомендуют работать поэтапно:

  1. Начать с копки ям. Ее можно осуществить с помощью строительного бура или лопаты – это будет быстро и аккуратно.
  2. Раствор готовится в бетономешалке. При ее отсутствии используют емкость с бортами, где компоненты смешиваются до однородности лопатой.
  3. Столб зафиксируется подпорками в прямом положении и только после этого начинается бетонирование.
  4. Использование рубероида в качестве гидроизоляции гарантирует защиту раствора от влаги.
  5. Высота залитого раствора не должна доходить до краев ямы на несколько сантиметров.


Опорное изделие имеет время застывания от 4-х до 7 дней. Не торопитесь устанавливать заборную конструкцию ранее этого срока, иначе это грозит перекосом ограды. Если временные рамки монтажа ограничены – используйте специальные строительные смеси, которые помогают бетонному раствору затвердеть в короткие сроки. Качественно забетонированные опоры для конструкции из профнастила гарантируют ее устойчивость и высокие эксплуатационные характеристики. Представленные выше техники помогут окончательно решить, бетонировать или нет металлические столбы, предназначенные для забора.

Article Rating

Понравилась статья? Поделиться с друзьями:
My magic
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
